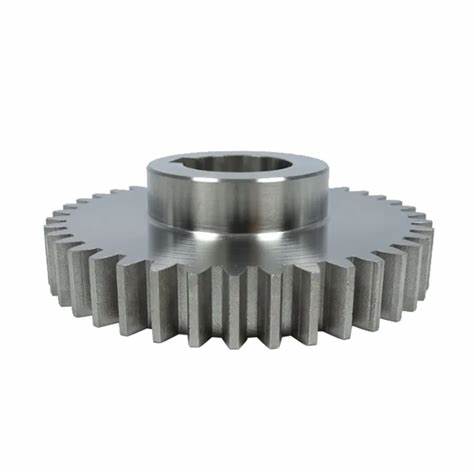

Зубчатые колеса со ступицей

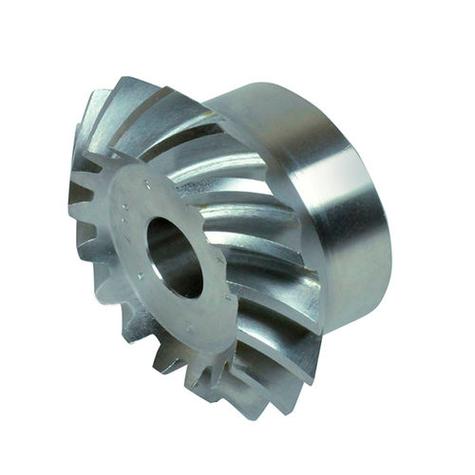

Шестерни конические

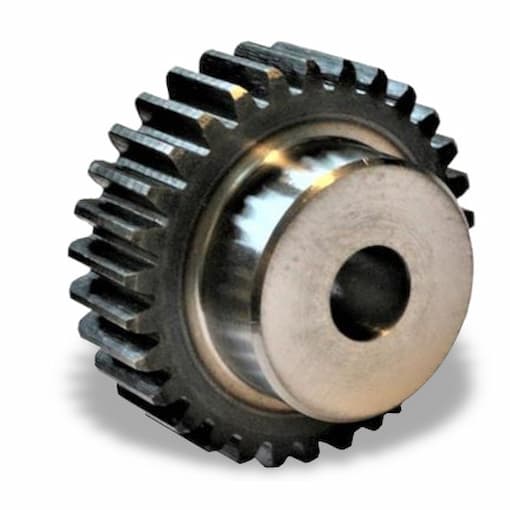

Зубчатые колеса со ступицей с калеными зубьями

Шестерни цилиндрические

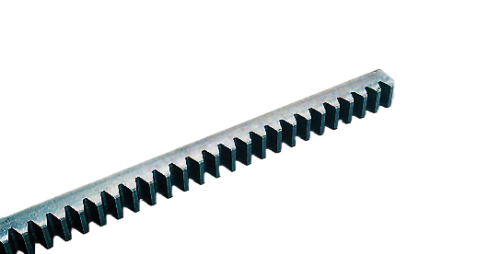

Зубчатые рейки

Зубчатые колеса без ступицы

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Реечные передачи". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Реечные передачи представляют собой ключевой компонент в системах линейного перемещения, состоящий из зубчатой рейки и шестерни. Данный тип передач обеспечивает высокую точность позиционирования и способен выдерживать значительные нагрузки, что делает их незаменимыми в современном промышленном оборудовании.

Принцип работы и конструктивные особенности

Основной принцип действия основан на зацеплении зубьев шестерни с зубьями прямолинейной рейки. Вращение шестерни приводит к линейному перемещению рейки или всего узла в целом. Конструктивно передачи могут быть выполнены с прямыми или косыми зубьями, что влияет на плавность хода и уровень шума.

Основные виды реечных передач

Прямозубые — наиболее распространенный тип, отличается простотой изготовления и монтажа
Косозубые — обеспечивают более плавное зацепление и повышенную нагрузочную способность
С калеными зубьями — повышенная износостойкость и долговечность
Прецизионные — высокоточные передачи для оборудования с ЧПУ

Сферы применения

Реечные передачи нашли широкое применение в различных отраслях промышленности:

Отрасль	Применение
Металлообработка	Станки с ЧПУ, координатные столы, фрезерное оборудование
Автоматизация	Промышленные роботы, манипуляторы, конвейерные системы
Транспорт	Рулевые механизмы, подъемное оборудование
Деревообработка	Раскроечные станки, форматно-раскроечные центры

Ключевые технические параметры

При выборе реечной передачи необходимо учитывать следующие параметры:

Модуль зацепления

Определяет размер зубьев и нагрузочную способность передачи. Стандартные значения: 1, 1.5, 2, 2.5, 3, 4, 5, 6.

Длина рейки

Может достигать нескольких метров, при необходимости стыкуется из нескольких секций.

Материал изготовления

Сталь 45, 40Х — для стандартных применений
Легированные стали — для повышенных нагрузок
Нержавеющая сталь — для агрессивных сред
Каленые зубья — для повышенной износостойкости

Класс точности

Определяет точность позиционирования и делится на классы от 5 до 12 по ГОСТ 1643-81.

Преимущества реечных передач

Высокая нагрузочная способность при компактных размерах
Возможность реализации больших ходов перемещения
Высокий КПД (до 98%)
Простота конструкции и обслуживания
Долговечность и надежность
Относительно низкая стоимость

Особенности монтажа и эксплуатации

Правильный монтаж реечной передачи напрямую влияет на ее срок службы и точность работы. Необходимо обеспечить:

Строгую параллельность оси шестерни и плоскости рейки
Правильное зацепление (боковой зазор 0.05-0.1 мм)
Качественную смазку в процессе эксплуатации
Защиту от попадания абразивных частиц
Регулярное техническое обслуживание

Критерии выбора

При подборе реечной передачи для конкретного применения учитывайте:

Параметр	Рекомендации
Нагрузка	Расчетная радиальная и осевая нагрузка
Скорость	Максимальная скорость перемещения
Точность	Требуемый класс точности позиционирования
Условия работы	Температура, влажность, наличие загрязнений
Ресурс	Требуемый срок службы передачи

Обслуживание и ремонт

Регулярное техническое обслуживание включает в себя:

Контроль зазора в зацеплении
Очистку зубьев от загрязнений
Проверку состояния смазки
Визуальный контроль на предмет износа
Подтяжку крепежных соединений

При значительном износе зубьев возможна замена отдельных компонентов передачи без полной замены узла.

Заключение

Реечные передачи остаются одним из наиболее эффективных и экономичных решений для задач линейного перемещения в промышленном оборудовании. Широкий ассортимент конструктивных исполнений и материалов позволяет подобрать оптимальное решение для любых технических требований и условий эксплуатации.
