Параллельные задвижки представляют собой тип запорной арматуры, в которой уплотнительные поверхности расположены параллельно друг другу. Конструктивная особенность делает их особенно эффективными для работы с жидкостями и газами под высоким давлением, где требуется надежное перекрытие потока.
Конструктивные особенности и принцип работы
Основное отличие параллельных задвижек от клиновых заключается в конструкции затвора. Вместо клина используется два диска (шибера), которые перемещаются параллельно друг другу. При закрытии задвижки диски раздвигаются и плотно прижимаются к седлам корпуса, обеспечивая герметичное перекрытие прохода.
Типы параллельных задвижек
В зависимости от конструкции затвора различают несколько типов:
- С жестким клином — для сред без абразивных включений
- С упругим клином — компенсируют температурные деформации
- С двухдисковым клином — обеспечивают лучшую герметичность
Технические характеристики и параметры выбора
При подборе параллельной задвижки необходимо учитывать несколько ключевых параметров:
Основные рабочие параметры
- Условный диаметр (DN) — определяет пропускную способность
- Номинальное давление (PN) — рабочее давление системы
- Строительная длина (L) — монтажный размер между фланцами
- Тип присоединения — фланцевое, под приварку
- Материал корпуса — чугун, сталь, нержавеющая сталь
💡 Практические советы
- Для систем с перепадами температур выбирайте задвижки с упругим клином
- При работе с абразивными средами предпочтительны модели с защитными покрытиями
- Регулярно проверяйте состояние сальникового уплотнения шпинделя
- При монтаже обеспечьте свободный доступ к штурвалу для обслуживания
Области применения
Параллельные задвижки широко используются в различных отраслях промышленности:
- Водоснабжение и канализация — в магистральных трубопроводах
- Теплоснабжение — в системах отопления и ГВС
- Химическая промышленность — для агрессивных сред
- Нефтегазовая отрасль — на технологических линиях
- Энергетика — в системах охлаждения и водоподготовки
Преимущества параллельных задвижек
По сравнению с другими типами запорной арматуры, параллельные задвижки обладают рядом преимуществ:
- Высокая герметичность в закрытом положении
- Минимальное гидравлическое сопротивление в открытом состоянии
- Возможность работы с высокими давлениями
- Долговечность и надежность конструкции
- Относительная простота обслуживания
⚠️ Частые ошибки при выборе
- Несоответствие материала корпуса химическому составу рабочей среды
- Выбор задвижки с неподходящим типом уплотнения для температурных условий
- Игнорирование необходимости регулярного технического обслуживания
- Неправильный подбор диаметра, приводящий к повышенным гидравлическим потерям
Маркировка и стандарты
Параллельные задвижки производятся согласно ГОСТ 5762-2017 и другим отраслевым стандартам. Маркировка включает информацию о:

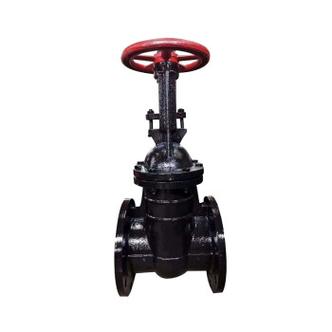

- Типе задвижки (30ч6бр, 30ч906бр и др.)
- Материале корпуса (чугун, сталь)
- Диаметре и давлении (DN125 PN16)
- Типе управления (ручное, электрическое)
Таблица сравнительных характеристик
| Параметр | Чугунные задвижки | Стальные задвижки |
|---|---|---|
| Макс. давление, PN | 16-25 | 16-100 |
| Температура среды, °C | до +300 | до +565 |
| Стойкость к коррозии | средняя | высокая |
| Срок службы | 15-20 лет | 25-30 лет |
🔧 Технические нюансы
- Выдвижной шпиндель обеспечивает защиту от коррозии и загрязнения
- Фланцевое соединение должно соответствовать ГОСТ 33259-2015
- Для систем с возможностью гидроударов рекомендуется установка дополнительных защитных устройств
- При монтаже в вертикальном положении необходимо учитывать направление потока
Монтаж и эксплуатация
Правильный монтаж и эксплуатация значительно продлевают срок службы задвижек:
- Установка должна производиться на прямых участках трубопровода
- Не допускаются нагрузки от веса трубопровода на корпус задвижки
- Перед вводом в эксплуатацию обязательна проверка на герметичность
- Регулярное техническое обслуживание включает смазку резьбы шпинделя и проверку уплотнений
Глоссарий терминов
- DN (Условный диаметр) — номинальный размер прохода в мм
- PN (Номинальное давление) — максимальное рабочее давление в бар
- Шпиндель выдвижной — конструкция, при которой шток выдвигается при открывании
- Строительная длина — расстояние между торцами присоединительных патрубков
Мнение эксперта: В промышленных системах с рабочими давлениями свыше 16 бар параллельные задвижки демонстрируют значительно лучшую герметичность по сравнению с клиновыми аналогами. Особенно эффективны двухдисковые конструкции — они компенсируют температурные деформации и обеспечивают равномерное прилегание уплотнительных поверхностей. На практике более 80% отказов связано с неправильным подбором материала уплотнений относительно химического состава рабочей среды. Рекомендую проводить химический анализ среды перед выбором конкретной модели.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
