Отсечные клапаны

Предназначены для быстрого перекрытия потока рабочей среды в аварийных ситуациях. Обеспечивают безопасность технологических процессов в различных отраслях промышленности. Отличаются высокой надежностью и быстродействием.

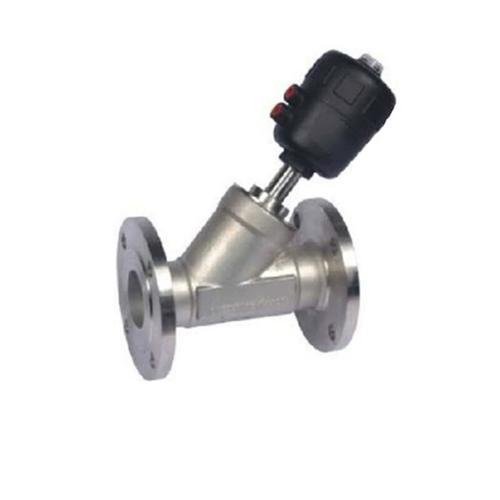

Клапаны отсечные фланцевые

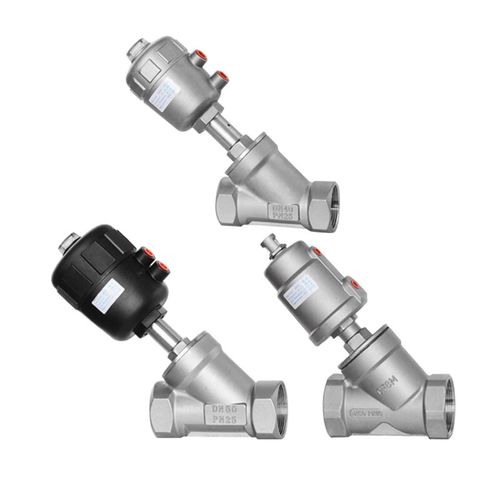

Клапан отсечной муфтовый

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Отсечные клапаны". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Эти устройства играют критически важную роль в обеспечении безопасности промышленных систем, мгновенно прекращая подачу рабочей среды при возникновении аварийных ситуаций. Их применение позволяет предотвратить технологические катастрофы, минимизировать ущерб оборудованию и обеспечить защиту персонала.

Конструктивные особенности и принцип работы

Конструкция отсечных клапанов предусматривает возможность максимально быстрого срабатывания – от долей секунды до нескольких секунд. Основными элементами являются корпус, запорный орган (золотник, заслонка или шар) и приводное устройство. При получении сигнала от системы контроля привод мгновенно перемещает запорный элемент в закрытое положение, полностью перекрывая поток.

Типы присоединения и подключения

В зависимости от условий эксплуатации и требований к системе, отсечные клапаны могут иметь различные типы присоединения:

Фланцевое соединение – для систем высокого давления и больших диаметров
Муфтовое соединение – для компактных систем и средних давлений
Приварное соединение – для особо ответственных участков

💡 Практические советы

При выборе учитывайте не только номинальное давление, но и возможные гидроудары в системе
Обращайте внимание на температурный диапазон работы – он должен превышать максимальную температуру среды в системе
Регулярно проверяйте работоспособность привода и систему управления клапаном

Основные технические параметры

При подборе отсечного клапана необходимо учитывать комплекс технических характеристик, которые определяют его совместимость с конкретной системой:

Параметр	Диапазон значений	Значение
Номинальное давление	PN 1,6 - PN 40	Определяет максимальное рабочее давление
Диаметр условного прохода	DN 15 - DN 300	Влияет на пропускную способность
Температура среды	-60°C до +600°C	Зависит от материала исполнения
Время срабатывания	0,5 - 5 секунд	Критичный параметр для аварийных систем

Рабочие среды и материалы исполнения

Отсечные клапаны изготавливаются из различных материалов в зависимости от агрессивности рабочей среды:

Углеродистая сталь – для нейтральных сред, пара, воды
Нержавеющая сталь – для агрессивных сред, пищевой промышленности
Легированные стали – для высоких температур и давлений
Чугун – для систем общего назначения

⚠️ Частые ошибки при выборе

Неучет химической совместимости материала клапана с рабочей средой
Пренебрежение проверкой направления потока при монтаже
Выбор клапана без запаса по давлению и температуре
Несоответствие типа привода требованиям системы управления

Области применения в промышленности

Отсечные клапаны находят применение практически во всех отраслях промышленности, где требуется обеспечение безопасности технологических процессов:

Химическая и нефтехимическая промышленность

Используются для предотвращения разливов агрессивных химических веществ, защиты реакторов и технологических линий. Особое внимание уделяется коррозионной стойкости материалов.

Энергетика

Применяются в системах пароснабжения, водоподготовки, топливоподачи. Обеспечивают безопасность котлов, турбин и другого энергетического оборудования.

Нефтегазовая отрасль

Необходимы для аварийного отключения участков трубопроводов, скважин, технологических установок. Работают в условиях высоких давлений и агрессивных сред.

🔧 Технические нюансы

Электромагнитные приводы обеспечивают самое быстрое срабатывание – до 0,1 секунды
Пневматические приводы более надежны во взрывоопасных зонах
Ручное дублирование управления необходимо при возможных отказах автоматики
Резьбовые соединения требуют регулярной подтяжки в вибронагруженных системах

Критерии выбора отсечного клапана

Правильный подбор оборудования требует комплексного подхода и учета множества факторов:

Технические параметры системы

Рабочее и пробное давление в системе
Температурный режим работы
Характеристики рабочей среды (агрессивность, вязкость, наличие примесей)
Требуемое быстродействие срабатывания

Условия эксплуатации

Климатическое исполнение (температура окружающей среды)
Наличие вибраций, ударов, других механических воздействий
Класс взрывоопасности зоны
Требования к обслуживанию и ремонтопригодности

Сравнительная характеристика типов отсечных клапанов

Параметр	Фланцевые клапаны	Муфтовые клапаны
Диапазон диаметров	DN 50 - DN 300	DN 15 - DN 50
Максимальное давление	PN 40	PN 16
Область применения	Магистральные трубопроводы, технологические линии	Вспомогательные системы, КИПиА
Стоимость монтажа	Выше	Ниже
Ремонтопригодность	Легкий демонтаж	Требует специального инструмента

Термины и определения

Номинальное давление (PN) – максимальное избыточное рабочее давление при температуре 20°C, при котором обеспечивается длительная и безопасная эксплуатация.

Условный проход (DN) – номинальный внутренний диаметр присоединяемого трубопровода в миллиметрах.

Рабочая среда – вещество (жидкость, газ, пар), которое транспортируется через клапан.

Мнение эксперта: В нашей практике наиболее критичным параметром при выборе отсечных клапанов является не только номинальное давление, но и способность выдерживать многократные циклы срабатывания без потери герметичности. За 15 лет работы мы столкнулись с ситуациями, когда экономия на качестве привода приводила к отказам в аварийных ситуациях. Рекомендую выбирать клапаны с запасом по быстродействию минимум 30% и обязательно проводить регулярные испытания на герметичность – статистика показывает, что 20% клапанов теряют плотность после 1000 циклов срабатывания.

— Сергей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
