Линейные направляющие

Обеспечивают точное линейное перемещение компонентов в промышленном оборудовании. Используются в станках с ЧПУ, автоматизированных линиях и робототехнике для минимального трения и максимальной жесткости.

Найдено товаров: 8

Сортировка:

Наименование	Класс точности	Статическая грузоподъемность	Номинальная нагрузка	Цена
Направляющая линейная HR20R_H шариковая каретка 4000H 20мм ширина 66x60x30мм	Н	66 кН	20 кН	26 986 ₽

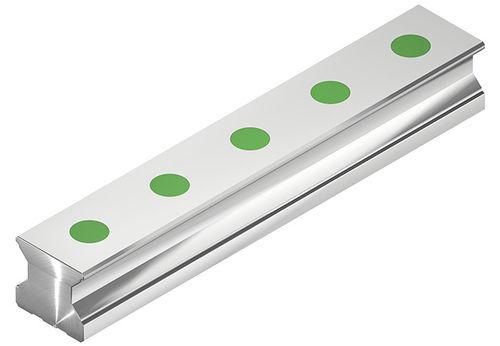

Направляющая линейная HR25R_H шариковая качения 4000H(20/66X60/30) ArtNC	-	66 кН	-	34 230 ₽
Направляющая линейная рельсовая HR20R_H каретка H образная 6 020H(40/99X60/40) ArtNC	Высокий (Precision)	-	-	40 612 ₽
Направляющая линейная качения HR30R_H шариковая 4000H(20/49X80/65) ArtNC	ArtNC	-	-	43 177 ₽
Направляющая линейная HR25R_H шариковая каретка 6 020H(40/99X60/40) с системой ArtNC	P5	45 кН	25 кН	51 515 ₽
Направляющая качения HR30R_H шариковая телескопическая 6000H(40/74X80/40) ArtNC	P5	-	40/74X80/40 кг	64 765 ₽
Линейный направляющий рельс THK HSR25-1600L для прецизионного оборудования с кареткой	Высокий (P)	-	-	65 529 ₽
Направляющая качения THK RSR3W линейная рельсовая шариковая 15 мм шаг F	Высокий (H)	6.8 кН	-

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Направляющие серии HR". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Линейные направляющие представляют собой прецизионные системы, которые обеспечивают точное и плавное прямолинейное движение рабочих органов промышленного оборудования. Их конструкция основана на принципе рельс-каретка с шариковыми или роликовыми циркуляционными элементами, что позволяет достигать высоких скоростей перемещения при минимальном сопротивлении.

Конструктивные особенности и принцип работы

Стандартная конструкция включает стальной закаленный рельс и подвижную каретку с системой шариков или роликов. При движении каретки шарики циркулируют по замкнутому контуру, обеспечивая плавное скольжение с минимальным коэффициентом трения. Герметичные уплотнения защищают рабочие элементы от попадания загрязнений, что значительно увеличивает срок службы даже в сложных производственных условиях.

Ключевые технические параметры

Основные характеристики, которые определяют выбор конкретной модели направляющих:

Параметр	Описание	Единицы измерения
SLP Размеры рельса Wr	Ширина рельса	мм
SLP Размеры рельса P	Шаг крепежных отверстий	мм
SLP Размеры рельса Hr	Высота рельса	мм
Длина рельса E	Рабочая длина направляющей	мм
Номинальная нагрузка	Максимальная допустимая нагрузка	кН
Класс точности	Отклонение от прямолинейности	мкм/м

Области применения линейных направляющих

Данные компоненты нашли широкое применение в различных отраслях промышленности:

Обрабатывающие центры с ЧПУ - перемещение шпинделей, столов и суппортов
Промышленные роботы и манипуляторы - точное позиционирование рабочих органов
Автоматизированные сборочные линии - линейное перемещение инструментов и компонентов
Измерительное оборудование - координатно-измерительные машины и сканеры
Медицинская техника - диагностическое и хирургическое оборудование
Полупроводниковое производство - оборудование для фотолитографии и сборки

💡 Практические советы

При выборе длины рельса учитывайте необходимый ход плюс запас для монтажа концевиков
Для высокоскоростных применений выбирайте направляющие с предварительным натягом
Регулярно проверяйте состояние смазки и уплотнений для продления срока службы
Учитывайте температурный режим эксплуатации при выборе материала и смазочных материалов

Преимущества современных линейных направляющих

Современные системы обладают рядом значительных преимуществ по сравнению с традиционными решениями:

Высокая точность позиционирования

Позволяют достигать точности перемещения до нескольких микрон на метр длины, что критически важно для прецизионного оборудования.

Долговечность и надежность

Изготовлены из высококачественной подшипниковой стали с последующей закалкой и шлифовкой, что обеспечивает exceptional стойкость к износу.

Минимальное техническое обслуживание

Конструкция с герметичными уплотнениями и долговременной смазкой значительно сокращает необходимость регулярного обслуживания.

⚠️ Частые ошибки при выборе

Недооценка динамических и моментных нагрузок в процессе эксплуатации
Неправильный расчет необходимого класса точности для конкретной задачи
Пренебрежение условиями окружающей среды (температура, влажность, загрязнения)
Выбор недостаточной длины рельса для требуемого рабочего хода

Критерии выбора направляющих

При подборе оптимальной модели следует учитывать несколько ключевых факторов:

Нагрузочные характеристики

Определите статические и динамические нагрузки, а также моментные нагрузки, которые будут действовать на систему. Убедитесь, что выбранная модель имеет достаточный запас прочности.

Требования к точности

В зависимости от задачи выберите соответствующий класс точности. Для высокоточного оборудования требуются направляющие классов P, SP или UP.

Условия эксплуатации

Учитывайте температурный режим, наличие вибраций, загрязнений и других факторов, которые могут повлиять на работу системы.

🔧 Технические нюансы

Для высокоскоростных применений критически важна балансировка каретки и качество поверхности рельса
Температурное расширение стали составляет approximately 12 мкм/м на 1°C
При монтаже нескольких направляющих параллельно требуется точная юстировка
Вибрационные нагрузки могут значительно сократить срок службы шариковых элементов

Ведущие производители и стандарты

На рынке представлена продукция мировых лидеров в области линейных технологий:

HIWIN - тайваньский производитель с мировым именем, известный высоким качеством и широкой номенклатурой
ArtNC - предлагает надежные решения для различных промышленных применений
THK - японская компания, пионер в области разработки линейных направляющих
NSK - известный производитель подшипников и линейных компонентов
INA - немецкий бренд с традиционно высокими стандартами качества

Продукция этих производителей соответствует международным стандартам ISO 9001 и отраслевым спецификациям, что гарантирует стабильное качество и взаимозаменяемость компонентов.

Мнение эксперта: В современном промышленном оборудовании правильный выбор линейных направляющих напрямую влияет на точность и производительность всего комплекса. За 15 лет работы мы наблюдали, что более 70% проблем с точностью позиционирования связаны с неправильным подбором или монтажом направляющих систем. Особое внимание стоит уделить расчету нагрузок - динамические нагрузки при реверсе могут в 3-4 раза превышать статические. Для высокоскоростного оборудования рекомендую направляющие с предварительным натягом класса P или выше, что обеспечит стабильность характеристик даже после длительной эксплуатации.
