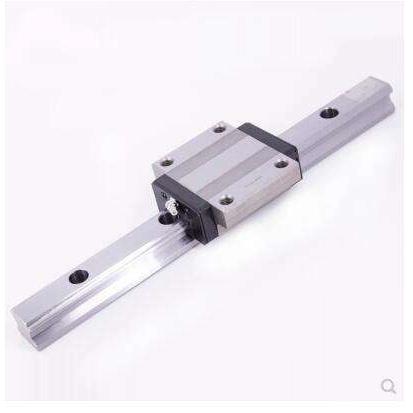

Линейные направляющие серии MS

Линейные направляющие серии MS представляют собой прецизионные системы скольжения, которые являются ключевым компонентом в современном промышленном оборудовании. Их основная задача — обеспечить прямолинейное перемещение каретки с минимальным трением и высокой точностью позиционирования. Конструкция на основе шариковых цепей позволяет выдерживать значительные радиальные, осевые и моментные нагрузки, что критически важно для стабильной работы станков с ЧПУ, координатных столов, роботизированных комплексов и измерительных машин.

Конструктивные особенности и преимущества

Серия MS разработана с учетом требований современного машиностроения. Основными элементами являются рельс (направляющая) и каретка с системой рециркулирующих шариков.

Ключевые преимущества серии MS:

• Высокая точность перемещения: Благодаря предварительному натягу и качественной обработке рабочих поверхностей достигается минимальный люфт и повторяемость позиционирования.
• Большая грузоподъемность: Оптимизированная геометрия желобов и увеличенное количество шариков позволяют распределять нагрузку равномерно.
• Долгий срок службы: Использование высококачественной подшипковой стали и строгий контроль производства обеспечивают повышенную износостойкость.
• Универсальность применения: Доступны различные типы кареток (стандартные, с увеличенной длиной, фланцевые), варианты предварительного натяга и системы уплотнений для работы в сложных условиях.
• Простота монтажа и обслуживания: Конструкция позволяет легко интегрировать направляющие в оборудование.

Типы и модификации направляющих MS

В серии MS представлено несколько модификаций, разработанных для конкретных задач и условий эксплуатации.

Маркировка и подбор

Маркировка изделий серии MS содержит всю необходимую информацию для подбора аналога или замены. Например, направляющая MSA35R1275-20E1/E2P расшифровывается следующим образом:

1. MSA — серия направляющих.
2. 35 — размерная серия (ширина рельса).
3. R1275 — длина рельса.
4. 20E1/E2P — тип каретки и класс точности.

Сферы применения

Благодаря своей надежности и точности, направляющие качения серии MS нашли применение в различных отраслях промышленности.

Обрабатывающие центры и станки с ЧПУ

Используются для перемещения шпиндельных бабок, суппортов, столов и других узлов. Высокая жесткость системы обеспечивает качественную обработку без вибраций.

Промышленная робототехника

Применяются в качестве линейных осей роботов-манипуляторов, портальных системах позиционирования и автоматизированных сборочных линиях.

Измерительное оборудование

Координатно-измерительные машины (КИМ) и оптические сканеры требуют максимальной точности хода, которую обеспечивают прецизионные направляющие.

Производство упаковочного и печатного оборудования

Обеспечивают высокоскоростное и точное перемещение механизмов в условиях непрерывного производства.

Рекомендации по выбору

При подборе линейной направляющей необходимо учитывать несколько ключевых параметров:

• Нагрузка: Рассчитайте ожидаемые радиальные, осевые и моментные нагрузки. Производитель предоставляет детальные таблицы с динамической и статической грузоподъемностью.
• Точность: Определите требуемый класс точности (например, нормальный, высокий, сверхвысокий) исходя из задач оборудования.
• Размеры: Подберите размерную серию (ширину рельса) и длину хода. Убедитесь, что монтажные dimensions соответствуют конструкции вашего оборудования.
• Условия эксплуатации: Для работы в запыленной или влажной среде выбирайте модели с усиленными контактными уплотнениями.
• Скорость и ускорение: Учитывайте максимальные рабочие скорости и ускорения, которые влияют на выбор типа смазки и класса точности.

Наши специалисты готовы помочь с подбором необходимой модели направляющих серии MS для вашего проекта. Мы обеспечим техническую консультацию и оперативную поставку оборудования.
