Токарные люнеты

Специализированные устройства, которые устанавливаются на суппорт токарного станка и служат подвижной опорой для обрабатываемых деталей. Их основная задача – компенсировать прогиб заготовок под действием сил резания, что особенно критично при работе с длинными и тонкостенными элементами.

Конструктивные особенности и принцип работы

Конструктивно люнеты состоят из корпуса, кулачков или роликов, а также механизма их перемещения. Корпус обычно изготавливается из высокопрочного чугуна или стали, что обеспечивает необходимую жесткость и виброустойчивость. Подвижные элементы – кулачки – могут быть сменными и изготавливаются из инструментальных сталей с повышенной износостойкостью.

Основные компоненты люнета

• Корпус – основание устройства с элементами крепления к станку
• Подвижные кулачки (обычно 2 или 3 штуки) – непосредственно контактируют с заготовкой
• Механизм регулировки – позволяет точно выставлять положение кулачков
• Система смазки – обеспечивает плавность работы и отвод тепла
• Элементы фиксации – надежно закрепляют люнет в рабочем положении

Классификация токарных люнетов

В зависимости от конструкции и способа установки различают несколько типов этих устройств.

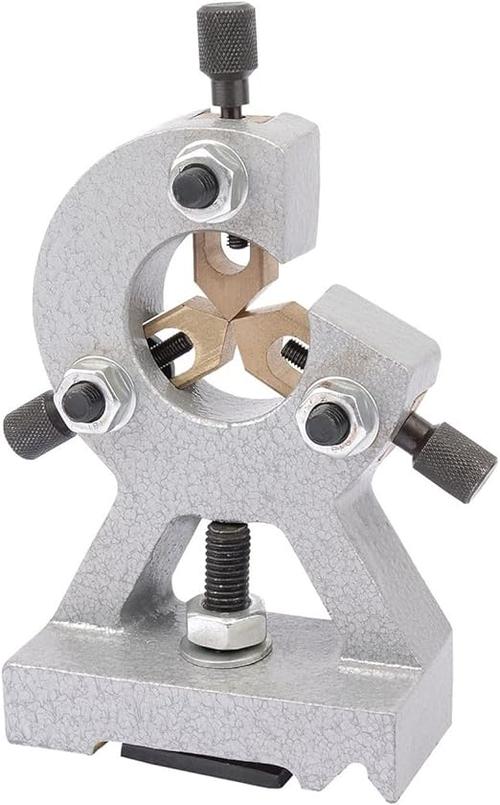

Неподвижные (статические) люнеты

Крепятся непосредственно на станине токарного станка и остаются неподвижными во время обработки. Идеально подходят для поддержки заготовок большого диаметра и значительной массы. Отличаются простотой конструкции и высокой надежностью.

Подвижные (самоцентрирующиеся) люнеты

Устанавливаются на суппорт станка и перемещаются вместе с ним вдоль обрабатываемой детали. Обеспечивают постоянную поддержку в зоне резания, что особенно важно при обработке длинных валов с переменным диаметром.

Механические и гидравлические системы

Механические люнеты регулируются вручную с помощью винтов, в то время как гидравлические модели обеспечивают автоматическое поджатие кулачков с постоянным усилием. Гидравлические системы особенно эффективны при обработке заготовок с биением или неидеальной геометрией.

Преимущества использования люнетов

Критерии выбора люнета

При подборе оптимальной модели следует учитывать несколько ключевых параметров:

Технические характеристики

• Максимальный диаметр обрабатываемой заготовки – определяет размерный диапазон применения
• Тип крепления к станку – должен соответствовать конкретной модели оборудования
• Количество и тип кулачков – влияет на равномерность распределения нагрузки
• Материал рабочих элементов – определяет износостойкость и долговечность
• Точность позиционирования – важна для обеспечения высокого качества обработки

Особенности эксплуатации

Для интенсивного использования в серийном производстве предпочтительнее модели с гидравлическим приводом и автоматической системой регулировки. В условиях единичного производства или ремонтных мастерских достаточно механических люнетов с ручной настройкой.

Области применения

Токарные люнеты находят применение в различных отраслях промышленности:

Машиностроение

Обработка валов, осей, шпинделей и других длинномерных деталей для станков, автомобилей, сельскохозяйственной техники.

Энергетическое машиностроение

Изготовление роторов, турбинных валов, элементов генераторов и другого энергетического оборудования.

Судостроение и тяжелое машиностроение

Производство гребных валов, крупногабаритных осей, валков прокатных станов.

Авиационная промышленность

Обработка тонкостенных деталей авиационных двигателей и других ответственных узлов.

Рекомендации по установке и настройке

Процесс монтажа

1. Очистка поверхности станины или суппорта от загрязнений
2. Предварительная установка люнета с проверкой соосности
3. Надежное закрепление с использованием штатных крепежных элементов
4. Проверка свободы перемещения регулировочных механизмов

Настройка положения кулачков

Кулачки должны касаться заготовки с равномерным усилием по всей поверхности контакта. Излишнее зажатие может привести к деформации детали, а недостаточное – к неэффективной поддержке. Рекомендуется проводить пробную обработку с последующей проверкой качества поверхности.

Обслуживание и эксплуатация

Регулярное техническое обслуживание включает очистку от стружки и загрязнений, проверку состояния кулачков, смазку подвижных элементов. Особое внимание следует уделять состоянию рабочих поверхностей кулачков – при наличии следов износа их необходимо своевременно заменять.

Типичные проблемы и решения

• Неравномерный износ кулачков – проверить соосность установки и равномерность прижима
• Появление вибраций
• Снижение точности позиционирования – проверить состояние регулировочных механизмов и при необходимости выполнить их обслуживание
• Заедание подвижных элементов – очистить от загрязнений и обеспечить качественную смазку
