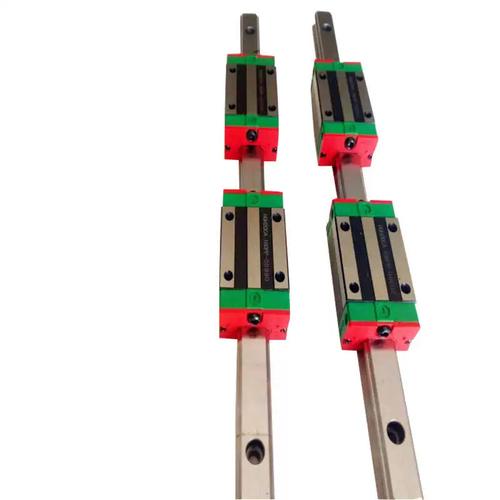

Линейные направляющие PGH серии
Не можете найти то, что вам нужно?
Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Направляющие серии PGH". Мы свяжемся с вами и поможем подобрать.
Мы поможем подобрать оборудование
Наши специалисты свяжутся с вами в ближайшее время
Высокоточные компоненты для автоматизации промышленных процессов, обеспечивающие плавное и точное линейное перемещение по всей длине рабочего хода. Конструкция на основе системы шариковых кареток позволяет достигать минимального коэффициента трения и высокой повторяемости позиционирования.
Конструктивные особенности и принцип работы
Основу конструкции составляют рельс направляющей и подвижная каретка с шариковыми цепями. Шарики циркулируют по замкнутому контуру, что обеспечивает плавное движение без люфтов. Система предварительного натяга позволяет регулировать жесткость и точность позиционирования в зависимости от эксплуатационных требований.
Ключевые технические параметры
При выборе линейных направляющих учитывают несколько критически важных характеристик:
- Номинальная нагрузка: статическая и динамическая грузоподъемность в различных направлениях
- Точность позиционирования: класс точности (Normal, High, Precision, Ultra-precision)
- Жесткость: сопротивление деформации под нагрузкой
- Скорость движения: максимальная допустимая скорость перемещения
- Температурный диапазон: рабочие температуры от -30°C до +100°C
💡 Практические советы
- Для высокоточного оборудования выбирайте направляющие классов Precision и выше
- Учитывайте не только вертикальные, но и моментные нагрузки
- При высоких скоростях движения важна смазка и защита от вибраций
- Регулярно проверяйте состояние уплотнений для предотвращения попадания загрязнений
Области применения промышленных направляющих
Широко используются в станкостроении, робототехнике, автоматизированных производственных линиях и измерительном оборудовании. Устанавливаются в фрезерных и токарных станках с ЧПУ, координатно-измерительных машинах, промышленных манипуляторах и системах автоматической подачи материалов.
Сравнительные характеристики серий PGH
| Модель | Ширина, мм | Базовая нагрузка, kN | Точность | Применение |
|---|---|---|---|---|
| PGH20R | 20 | 12.8 | High | Легкое оборудование |
| PGH25R | 25 | 19.2 | High | Универсальное применение |
| PGH30R | 30 | 26.5 | Precision | Прецизионные системы |
| PGH35R | 35 | 35.8 | Precision | Высокие нагрузки |
| PGH45R | 45 | 52.4 | Ultra-precision | Тяжелое оборудование |
⚠️ Частые ошибки при выборе
- Недооценка моментных нагрузок и вибраций
- Выбор недостаточного класса точности для задач
- Пренебрежение условиями эксплуатации (температура, загрязнения)
- Неправильный расчет срока службы при циклических нагрузках
Критерии выбора направляющих систем
Подбор конкретной модели осуществляется на основе комплексного анализа рабочих условий:
Расчет нагрузок и срока службы
Определение эквивалентной динамической нагрузки с учетом всех действующих сил и моментов. Расчет номинального срока службы в километрах пробега или миллионах циклов нагружения с поправочными коэффициентами на условия эксплуатации.
🔧 Технические нюансы
- Требуемая жесткость системы влияет на выбор размера и предварительного натяга
- Для высоких скоростей критичны момент инерции каретки и система смазки
- В агрессивных средах необходимы нержавеющие исполнения и усиленные уплотнения
- Точность монтажа直接影响最终的运动精度和寿命
Монтаж и обслуживание
Правильная установка на подготовленные поверхности с контролем параллельности и прямолинейности. Регулярное техническое обслуживание включает очистку, проверку состояния уплотнений и пополнение смазки. Использование рекомендованных производителем смазочных материалов определенной вязкости.
Глоссарий терминов
- Предварительный натяг: преднамеренное создание внутреннего напряжения для повышения жесткости
- Люфт: свободный ход или зазор в соединении
- Циркуляция шариков: непрерывное движение шариков по замкнутому контуру
- Номинальный срок службы: расчетный период работы до появления первых признаков усталости материала
Мнение эксперта: В современных промышленных системах точность позиционирования часто определяет качество конечной продукции. Для высокоскоростного оборудования рекомендую направляющие серии PGH30R и PGH35R с классом точности Precision – они обеспечивают оптимальное соотношение жесткости и плавности хода. При монтаже обращайте особое внимание на чистоту поверхности установки и равномерность затяжки крепежа. Неправильная установка может снизить заявленный срок службы на 30-40%. Для интенсивных режимов работы советую увеличивать периодичность обслуживания в 1,5 раза относительно рекомендаций производителя.
— Александр Волков, ведущий инженер по автоматизации, стаж 18 лет
