Криволинейные направляющие HMG
Не можете найти то, что вам нужно?
Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Криволинейные направляющие HMG". Мы свяжемся с вами и поможем подобрать.
Мы поможем подобрать оборудование
Наши специалисты свяжутся с вами в ближайшее время

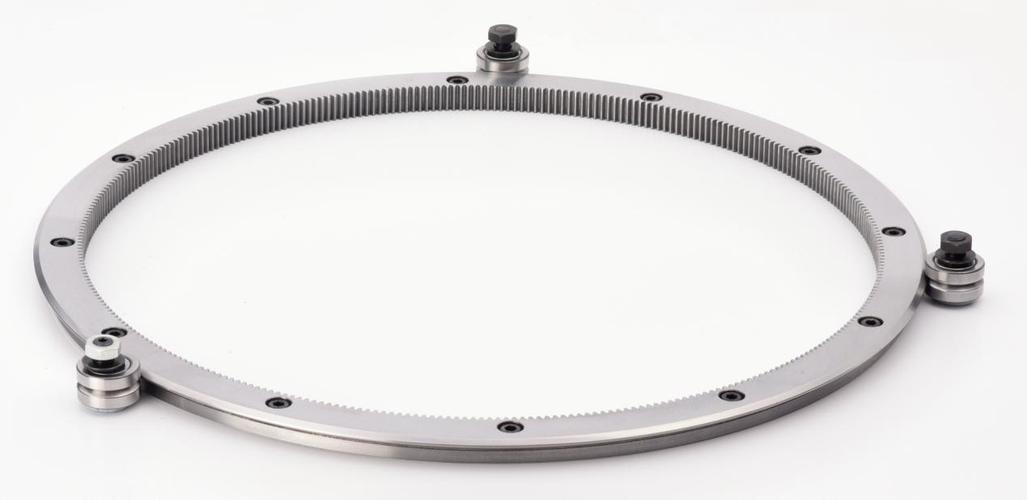

Криволинейные направляющие серии HMG от THK представляют собой специализированные линейные направляющие, сконструированные для движения по заданному радиусу. В отличие от стандартных прямолинейных рельс, они позволяют реализовывать сложные траектории, необходимые в современном автоматизированном производстве, роботизированных комплексах и специальном технологическом оборудовании.
Конструкция и принцип работы
Основу конструкции составляет дугообразная рельса с шлифованными желобами и каретка (бегунок) с системой рециркулирующих шариков. При движении каретки шарики перекатываются по криволинейным желобам, обеспечивая минимальное сопротивление и высокую плавность хода. Система обладает предварительным натягом, что исключает люфты и гарантирует высочайшую точность позиционирования даже под значительными нагрузками.
Ключевые технические параметры
При выборе конкретной модели криволинейной направляющей HMG необходимо учитывать несколько критически важных параметров, определяющих её совместимость с вашей задачей:
- R, мм (Радиус): Определяет кривизну направляющей. Является основным размером, вокруг которого строится вся конструкция узла.
- Номинальная статическая грузоподъемность (C0), кН: Максимальная нагрузка, которую может выдержать направляющая в статическом положении без остаточной деформации.
- Высота M, мм: Габаритная высота направляющей, crucial для компоновки оборудования.
- W1, мм и W2, мм: Монтажные ширины, определяющие расположение крепежных отверстий.
- Углы 0 и 01: Угловые параметры, определяющие зону монтажа и конфигурацию.
Таблица типоразмеров и характеристик
| Модель | R, мм | Грузоподъемность (C0), кН | Высота M, мм |
|---|---|---|---|
| HMG 15A | 300, 400 | ~12.1 | 24 |
| HMG 25A | 500, 750, 1000 | ~30.0 | 34 |
Области применения
Данный тип направляющих нашел применение в отраслях, где требуется не просто линейное перемещение, а движение по сложной дуговой траектории с сохранением всех преимуществ шариковых направляющих:
- Робототехника: Шарниры и поворотные механизмы роботов-манипуляторов.
- Станкостроение: Поворотные столы 4-ой и 5-ой оси фрезерных и обрабатывающих центров.
- Автоматизация: Механизмы передачи и позиционирования в автоматических сборочных линиях.
- Специальное оборудование: Медицинские и измерительные аппараты, требующие точного дугового перемещения.
💡 Практические советы по выбору
- Определите точный радиус (R): Это отправная точка для подбора. Неправильно выбранный радиус сделает узел неработоспособным.
- Рассчитайте нагрузки: Учитывайте не только статические, но и динамические, и моментные нагрузки, действующие на узел в процессе работы.
- Проверьте габариты: Убедитесь, что высота (M) и монтажные ширины (W1, W2) вписываются в вашу конструкцию.
- Продумайте установку: Монтаж требует высокой точности. Заранее предусмотрите методы юстировки и крепления.
⚠️ Частые ошибки при выборе и монтаже
- Пренебрежение моментными нагрузками: Частая ошибка — учет только радиальной нагрузки, в то время как опрокидывающий момент часто является определяющим.
- Неправильная подготовка основания: Установка на неровное или недостаточно жесткое основание приводит к преждевременному износу и потере точности.
- Несовместимость смежных узлов: Направляющая — часть системы. Её параметры (например, высота) должны быть согласованы с другими компонентами.
- Экономия на защите: Отказ от использования штатных защитных крышек или уплотнений в запыленной или влажной среде резко сокращает ресурс.
🔧 Технические нюансы эксплуатации
- Смазка: Используйте только рекомендуемые производителем консистентные смазки. Регулярность обслуживания зависит от условий эксплуатации (скорость, нагрузка, температура, запыленность).
- Точность монтажа: Криволинейные направляющие критичны к точности установки. Отклонения по оси радиуса недопустимы.
- Температурный режим: Учитывайте коэффициент линейного расширения материала при работе в условиях перепадов температур.
- Совместимость: Серия HMG идеально сочетается с другими компонентами THK, позволяя создавать комплексные высокоточные системы.
Преимущества криволинейных направляющих HMG
Выбор в пользу данной продукции THK обеспечивает ряд неоспоримых преимуществ для конструкторов и инженеров:
- Высочайшая точность: Благодаря технологии шлифования и предварительному натягу.
- Плавность и бесшумность хода: Достигается за счет оптимизированной геометрии желобов и системы рециркуляции шариков.
- Большой ресурс работы: Использование высококачественной подшипниковой стали и эффективная система уплотнений.
- Стандартизация: Широкий диапазон стандартных радиусов и типоразмеров упрощает проектирование и замену.
- Готовое решение: Отпадает необходимость самостоятельной разработки и изготовления сложных криволинейных узлов скольжения.
Мнение эксперта: «Криволинейные направляющие HMG — это не нишевый продукт, а часто единственно верное инженерное решение для задач пространственного позиционирования. За 15 лет работы мы внедрили их в десятки проектов — от поворотных механизмов сварочных роботов до высокоточных координатных столов оптической сборки. Ключевой совет — не пытайтесь сэкономить, комбинируя прямые рельсы и самодельные дуговые адаптеры. Вы потеряете в точности, надежности и, в конечном счете, деньгах на постоянных ремонтах. Готовое решение от THK, рассчитанное на весь срок службы оборудования, всегда окупается. Особое внимание уделите расчету момента нагрузки — в 80% случаев выхода из строя виновата именно эта недооцененная величина, а не радиальная сила.»
— Алексей Волков, ведущий инженер-конструктор по автоматизированным системам, стаж 15+ лет
