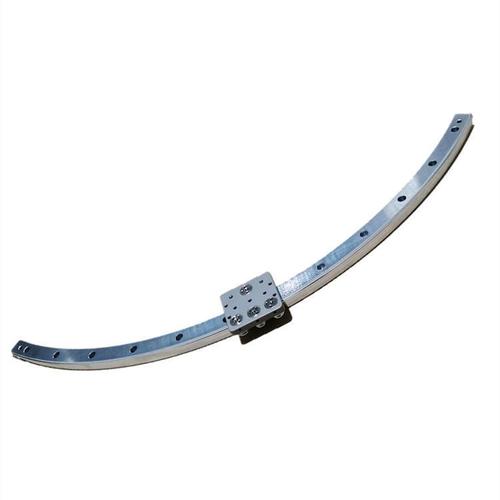

Криволинейные направляющие серии HCR от THK представляют собой специализированные системы качения, спроектированные для точного перемещения каретки по дугообразной траектории с заданным радиусом. В отличие от традиционных линейных направляющих, они позволяют реализовывать сложные криволинейные движения без использования дополнительных поворотных механизмов, что значительно упрощает конструкцию и повышает надежность оборудования.
Конструктивные особенности и принцип работы
Основу конструкции составляют рельс с радиальным профилем и каретка с системой шариковых или роликовых беговых дорожек. Геометрия рельса точно соответствует заданному радиусу кривизны (параметр R), что обеспечивает равномерное распределение нагрузки и плавность хода. Каретка перемещается по рельсу благодаря циркуляции тел качения, что минимизирует сопротивление и износ.
Ключевые технические параметры
При выборе конкретной модели необходимо учитывать несколько критически важных характеристик:
| Параметр | Обозначение | Описание | Значение для серии HCR |
|---|---|---|---|
| Радиус направляющей | R, мм | Основной радиус кривизны рельса | Определяет траекторию движения (100R, 150R, 300R и т.д.) |
| Допустимый статический момент | MB, кН·м | Максимальный опрокидывающий момент, который может выдержать одна каретка | Критичен для устойчивости под нагрузкой |
| Высота направляющей | M1, мм | Габаритный размер по высоте | Варьируется в зависимости от типоразмера (12A, 15A, 25A) |
| Угол дуги | θ, градусы | Угол, на который распространяется дуга рельса | Определяет длину рабочего участка |
| Ширина каретки | W2, мм | Габаритный размер каретки | Влияет на требования к монтажной поверхности |
Области применения
Данный тип направляющих нашел широкое применение в отраслях, где требуется точное нелинейное перемещение:
- Робототехника и автоматизация: шарниры и сочленения роботов-манипуляторов, поворотные механизмы сварочных и сборочных роботов.
- Обрабатывающие центры: поворотные столы 4-й и 5-й осей, устройства позиционирования заготовок сложной формы.
- Полупроводниковая промышленность: оборудование для переноса и ориентации кремниевых пластин.
- Медицинское оборудование: системы позиционирования в диагностических аппаратах (КТ, МРТ) и роботизированных хирургических комплексах.
- Упаковочные и сортировочные линии: механизмы передачи изделий между конвейерами, расположенными под углом.
💡 Практические советы по выбору
- Определите главный параметр — радиус (R): он должен точно соответствовать кинематической схеме вашего механизма. Не пытайтесь аппроксимировать нужную траекторию прямой направляющей — это приведет к повышенному износу и вибрациям.
- Рассчитайте нагрузку и моменты: уделите особое внимание статическому опрокидывающему моменту (MB). При работе с вылетом груза этот параметр часто становится более критичным, чем радиальная нагрузка.
- Учтите монтажные габариты: проверьте высоту (M1) и ширину (W2) каретки, а также размеры (C, E, L1) для корректного проектирования посадочных мест.
- Проверьте угол дуги (θ): убедитесь, что его хватает для требуемого диапазона движения вашего применения.
Преимущества использования криволинейных направляющих HCR
- Высокая точность позиционирования: специализированное производство гарантирует минимальные отклонения геометрии.
- Плавность и бесшумность хода: достигается за счет оптимизированной геометрии беговых дорожек и качественных тел качения.
- Компактность конструкции: один криволинейный рельс заменяет комбинацию линейной направляющей и поворотного привода.
- Высокая жесткость и нагрузочная способность: конструкция рассчитана на значительные радиальные и моментные нагрузки.
- Долгий срок службы: благодаря использованию износостойких сталей и точной термообработке.
⚠️ Частые ошибки при монтаже и эксплуатации
- Несоблюдение чистоты: попадание абразивной пыли или стружки в зону беговых дорожек моментально выводит направляющую из строя. Обязательно используйте защитные крышки или уплотнения.
- Неправильное выравнивание и крепление: даже незначительный перекос рельса при монтаже создает внутренние напряжения, leading к заклиниванию каретки и ускоренному износу. Крепеж должен быть равномерно затянут с рекомендованным моментом.
- Игнорирование смазки: регулярное обслуживание смазочным материалом, рекомендованным производителем (чаще всего консистентная смазка), критически важно для предотвращения износа и коррозии.
- Превышение допустимых нагрузок: особенно опасны ударные и вибрационные нагрузки, не учтенные в статическом расчете.
Типоразмеры и маркировка
Модельный ряд серии HCR включает несколько стандартных типоразмеров, обозначаемых цифрой, указывающей на габарит и нагрузочную способность (например, HCR 12A, HCR 15A, HCR 25A). После типоразмера через знак "+" указывается комбинация, включающая модификацию и радиус (например, 60/100R, где 100R — радиус 100 мм).
🔧 Технические нюансы совместимости
- Направляющие HCR совместимы по высоте и посадочным размерам с соответствующими линейными направляющими того же производителя (серии HSR, SHS и др.), что позволяет создавать гибридные системы.
- Для обеспечения плавного перехода с линейного на криволинейный участок и обратно требуется точный расчет и стыковка в точке перегиба.
- Рекомендуется использовать каретки и рельсы из одной партии поставки для гарантии идеального сопряжения рабочих поверхностей.
Мнение эксперта: «Внедрение криволинейных направляющих HCR — это всегда компромисс между стоимостью и производительностью системы. Они существенно дороже комбинации линейной направляющей и сервопривода с редуктором, но при этом обеспечивают беспрецедентную плавность хода, точность позиционирования в пределах 5-10 угловых секунд и гораздо более высокую надежность за счет сокращения количества механических компонентов. Наиболее частый запрос — для поворотных столов 5-осевых обрабатывающих центров, где вибрация от некачественного привода сразу сказывается на чистоте поверхности обработанной детали. За 15 лет работы процент отказов у этих направляющих — менее 0.5%, и в 90% случаев причина — нарушение правил монтажа или эксплуатации.»
— Алексей Волков, ведущий инженер-конструктор по автоматизированным системам, стаж 15+ лет
