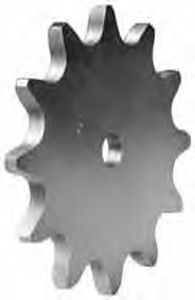

Конвейерные звездочки без ступицы представляют собой важный компонент приводных систем цепных конвейеров, где требуется непосредственная установка на вал механизма. Эти элементы трансмиссии отличаются отсутствием центральной ступицы, что позволяет монтировать их непосредственно на валы соответствующего диаметра с использованием шпоночных соединений или других методов фиксации.
Конструктивные особенности и принцип работы
Конструкция звездочки без ступицы оптимизирована для работы с роликовыми цепями стандартных типоразмеров. Зубья звездочки точно соответствуют профилю цепи, обеспечивая плавное зацепление и минимальный износ обоих элементов. Отсутствие ступицы позволяет уменьшить габаритные размеры узла и снизить его общую массу, что особенно важно в компактных конвейерных системах.
Ключевые технические параметры
При выборе конвейерных звездочек без ступицы необходимо учитывать несколько критически важных параметров:
| Параметр | Описание | Значение для типовых моделей |
|---|---|---|
| Шаг цепи (P) | Расстояние между центрами соседних роликов цепи | От 12,7 мм до 200 мм |
| Количество зубьев (Z) | Определяет передаточное отношение и плавность хода | От 6 до 40 зубьев |
| Диаметр посадочного отверстия (D1) | Внутренний диаметр для установки на вал | От 20 мм до 200 мм |
| Толщина зуба (B1) | Ширина зубчатого венца | Соответствует ширине цепи |
| Материал изготовления | Определяет прочность и износостойкость | Сталь 45, 40Х, C45 |
Области применения
Звездочки без ступицы находят применение в различных отраслях промышленности:
- Ленточные и цепные конвейеры в горнодобывающей промышленности
- Транспортные системы на производственных предприятиях
- Элеваторы и подъемные механизмы
- Упаковочное и фасовочное оборудование
- Сборочные линии и автоматизированные комплексы
💡 Практические советы по выбору
- Подбирайте звездочку строго по шагу используемой цепи - несовпадение приведет к ускоренному износу
- Учитывайте нагрузку на конвейер для выбора материала - для тяжелых условий рекомендуется сталь 40Х с термообработкой
- Проверяйте соответствие посадочного диаметра вала и звездочки - зазор не должен превышать 0,05 мм
- Для ударных нагрузок выбирайте звездочки с увеличенным количеством зубьев для плавности хода
Материалы изготовления и обработка
Большинство конвейерных звездочек без ступицы изготавливаются из конструкционных углеродистых и легированных сталей. Сталь 45 и ее европейский аналог C45 подвергаются нормализации или улучшению для достижения твердости 180-220 HB. Для более тяжелых условий эксплуатации применяется сталь 40Х с закалкой токами высокой частоты до твердости 45-50 HRC на поверхности зубьев.
⚠️ Частые ошибки при монтаже и эксплуатации
- Установка без соосности валов приводит к перекосу и неравномерному износу зубьев
- Недостаточное натяжение цепи вызывает проскальзывание и ударные нагрузки
- Отсутствие смазки увеличивает износ как звездочки, так и цепи
- Использование изношенной цепи с новой звездочкой ускоряет выход из строя обоих элементов
Критерии выбора конвейерных звездочек
При подборе звездочки без ступицы необходимо учитывать следующие факторы:
Технические параметры цепи
- Шаг цепи (P) - основной размерный параметр
- Диаметр ролика цепи - определяет профиль зуба звездочки
- Ширина между пластинами - должна соответствовать толщине зуба B1
Эксплуатационные условия
- Нагрузка на конвейерную систему
- Скорость движения цепи
- Температурный режим работы
- Наличие абразивных веществ или агрессивной среды
🔧 Технические нюансы монтажа
- Перед установкой очистите посадочное место на валу от загрязнений и заусенцев
- Используйте шпонки соответствующего размера без зазоров
- Проверяйте радиальное и торцевое биение после установки - допуск не более 0,1 мм
- Обеспечьте защиту от попадания посторонних предметов в зону зацепления
Стандарты и производители
Конвейерные звездочки без ступицы производятся согласно международным стандартам ISO 606 (европейский тип) и ANSI B29.1 (американский тип). Среди ведущих производителей можно отметить CHIARAVALLI, Tsubaki, Renold, и другие компании, специализирующиеся на элементах промышленной трансмиссии.
Маркировка и обозначения
Типовая маркировка звездочек включает: шаг цепи (P), тип цепи (R - роликовая), диаметр ролика, количество зубьев (Z). Например, P100 R 31 Z=12 обозначает звездочку для роликовой цепи с шагом 100 мм, диаметром ролика 31 мм и 12 зубьями.
Мнение эксперта: В практике обслуживания конвейерных систем мы часто сталкиваемся с преждевременным износом звездочек из-за неправильного подбора. Важно не только соответствие шага, но и правильный расчет нагрузок. Для тяжелых условий рекомендую выбирать звездочки с закаленными зубьями - они служат в 3-4 раза дольше даже при абразивном износе. Особое внимание уделяйте соосности валов - перекос даже в 0,5 мм уменьшает ресурс на 40%. Регулярная проверка натяжения цепи и своевременная смазка увеличивают межсервисный интервал до 12-18 месяцев.
— Алексей Волков, ведущий инженер-механик, стаж 16 лет в горнодобывающей промышленности
