Компенсаторы для промышленных трубопроводов

Элементы трубопроводных систем, которые играют критически важную роль в обеспечении их долговечности и бесперебойной работы. Они принимают на себя нагрузки от температурных деформаций, вибрационного воздействия и других механических напряжений, возникающих в процессе эксплуатации.

Основные виды компенсаторов

В промышленности применяются различные типы компенсаторов, каждый из которых решает специфические задачи в зависимости от условий эксплуатации и требований системы.

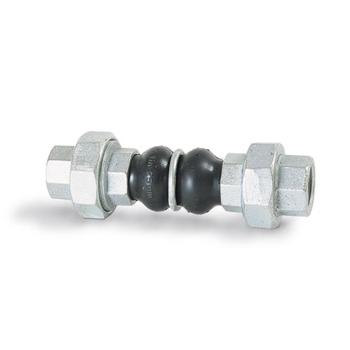

Виброкомпенсаторы

Специализированные устройства для гашения вибраций, передающихся от насосного оборудования, компрессоров и других источников механических колебаний. Конструктивно представляют собой гибкие вставки с резиновым или сильфонным элементом, способные поглощать колебания различной амплитуды и частоты.

Температурные компенсаторы

Предназначены для восприятия линейных расширений трубопроводов при изменении температуры транспортируемой среды. Позволяют избежать возникновения опасных напряжений в системе и предотвратить деформации труб и соединений.

Сальниковые компенсаторы

Конструкции с уплотнительным сальниковым устройством, обеспечивающим герметичность при значительных осевых перемещениях. Отличаются высокой компенсирующей способностью и применяются в системах с большими перепадами температур.

Ключевые технические характеристики

При выборе компенсатора необходимо учитывать комплекс параметров, определяющих его работоспособность в конкретных условиях эксплуатации.

Материалы исполнения

Конструкционные материалы подбираются исходя из характеристик рабочей среды и условий эксплуатации:

• Углеродистая сталь – для большинства промышленных применений
• Нержавеющая сталь – для агрессивных сред и пищевой промышленности
• Резина EPDM – универсальное уплотнение для воды, пара, химических сред
• Фторкаучук – для особо агрессивных химических веществ
• Нитрильный каучук – для нефтепродуктов и масел

Области применения

Компенсаторы находят применение в различных отраслях промышленности и коммунального хозяйства:

Системы отопления и теплоснабжения

В котельных, тепловых пунктах и магистральных теплосетях для компенсации температурных расширений трубопроводов. Обеспечивают стабильность работы при циклических изменениях температуры теплоносителя.

Водоснабжение и канализация

В насосных станциях и системах подачи воды для гашения вибраций от работы насосного оборудования. Предотвращают передачу колебаний на строительные конструкции.

Промышленные трубопроводы

В химической, нефтегазовой, пищевой и других отраслях промышленности для защиты технологического оборудования от вибрационных и температурных воздействий.

Вентиляция и кондиционирование

В системах приточно-вытяжной вентиляции для соединения вентиляторов с воздуховодами, компенсации тепловых расширений и вибраций.

Критерии выбора компенсаторов

Для правильного подбора оборудования необходимо последовательно оценить несколько ключевых факторов:

Рабочие параметры системы

• Давление в системе (рабочее и испытательное)
• Температурный режим (минимальная/максимальная температура)
• Характеристики транспортируемой среды (агрессивность, абразивность)
• Скорость потока и возможные гидроудары

Геометрические параметры

• Условный диаметр трубопровода
• Тип присоединения (фланцевое, межфланцевое, резьбовое)
• Требуемая компенсирующая способность
• Габаритные ограничения по месту установки

Условия эксплуатации

• Наличие вибрационных нагрузок и их характеристики
• Величина ожидаемых температурных деформаций
• Возможные смещения и перемещения оборудования
• Климатические условия и воздействие окружающей среды

Монтаж и обслуживание

Правильная установка и регулярное техническое обслуживание – залог длительной и надежной работы компенсаторов.

Основные правила монтажа

1. Перед установкой убедитесь в соответствии параметров компенсатора проектным требованиям
2. Обеспечьте свободный доступ для последующего обслуживания и замены
3. Не используйте компенсатор для компенсации несоосности трубопровода
4. Соблюдайте моменты затяжки крепежных элементов согласно технической документации
5. После монтажа проведите визуальный контроль правильности установки

Обслуживание в процессе эксплуатации

• Регулярный визуальный осмотр на предмет повреждений и утечек
• Контроль состояния болтовых соединений и фланцев
• Проверка целостности резиновых элементов и антивибрационных вставок
• Своевременная замена изношенных уплотнений и деталей
• Ведение журнала технического обслуживания

Производители и стандарты

В нашем каталоге представлены компенсаторы ведущих производителей, соответствующие международным и российским стандартам качества:

• Benarmo – европейское качество и надежность
• Рашворк – оптимальное соотношение цены и характеристик
• ОНИКС – российский производитель с широкой номенклатурой
• REON – специализированные решения для сложных условий

Вся продукция соответствует требованиям ГОСТ, DIN и других действующих нормативных документов, что гарантирует ее надежность и долговечность в промышленной эксплуатации.

Мнение эксперта: В практике промышленной эксплуатации правильно подобранные компенсаторы увеличивают срок службы трубопроводных систем на 30-40%. Особое внимание следует уделять виброкомпенсаторам в насосных станциях – статистика показывает, что до 70% преждевременных выходов из строя насосного оборудования связано с недостаточным виброгашением. Рекомендую выбирать компенсаторы с запасом по компенсирующей способности не менее 15-20% от расчетных значений, это позволит компенсировать непредвиденные нагрузки и продлит межремонтный интервал оборудования.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
