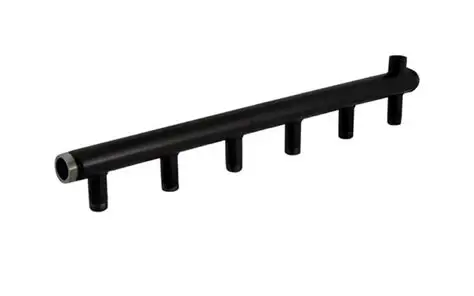

Коллекторы стальные распределительные

Распределительные коллекторы из стали представляют собой ключевые элементы современных систем отопления, отвечающие за эффективное распределение теплоносителя между несколькими потребителями. Эти устройства обеспечивают гидравлическую балансировку системы, что особенно важно в сложных многоконтурных схемах отопления промышленных и коммерческих объектов.

Конструктивные особенности и принцип работы

Стальной коллектор состоит из подающей и обратной гребенок, соединенных гидроразделителем. Такая конструкция позволяет создать независимые гидравлические контуры для разных потребителей – радиаторов, теплых полов, бойлеров косвенного нагрева и других элементов системы. Гидроразделитель минимизирует взаимное влияние контуров, обеспечивая стабильность работы каждого из них.

Основные технические характеристики

При выборе стального коллектора необходимо учитывать несколько ключевых параметров, определяющих его работоспособность и совместимость с конкретной системой отопления.

Преимущества стальных коллекторов

Использование стали в качестве основного материала для изготовления коллекторов обеспечивает ряд существенных преимуществ по сравнению с другими материалами.

• Механическая прочность – выдерживают высокое рабочее давление и механические нагрузки
• Долговечность – срок службы превышает 20 лет при правильной эксплуатации
• Термостойкость – стабильная работа при температурах до 120°C
• Универсальность – совместимость с различными типами теплоносителей
• Ремонтопригодность – возможность замены отдельных элементов

Области применения

Стальные распределительные коллекторы находят применение в различных типах объектов и систем:

1. Промышленные здания и производственные цеха
2. Коммерческие объекты – торговые центры, офисные здания
3. Многоквартирные жилые дома с централизованным отоплением
4. Общественные учреждения – школы, больницы, административные здания
5. Спортивные комплексы и бассейны

Критерии выбора коллектора

Правильный подбор распределительного коллектора определяет эффективность и надежность всей системы отопления. Основные параметры для выбора включают:

Расчет мощности и производительности

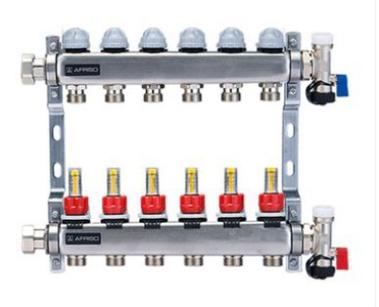

Мощность коллектора должна соответствовать мощности отопительного котла с запасом 15-20%. Для расчета необходимой производительности учитывают суммарный расход теплоносителя во всех контурах системы. Коллекторы серии ROMMER Компакт с производительностью 85 м³/ч подходят для систем средней и большой мощности.

Количество и тип подключений

Количество выходов определяет возможность подключения независимых контуров. Стандартные модели на 7 выходов оптимальны для большинства объектов. Диаметр подключения контуров должен соответствовать диаметру трубопроводов системы – обычно это Ду25 или Ду32.

Монтаж и обслуживание

Правильный монтаж и регулярное обслуживание – залог длительной и беспроблемной эксплуатации стальных коллекторов.

Особенности установки

Монтаж распределительного коллектора требует профессионального подхода и соблюдения нескольких важных правил:

• Установка должна производиться в легко accessible месте для последующего обслуживания
• Обязательное использование крепежных кронштейнов для фиксации коллектора
• Применение термоизоляции на подающей гребенке для снижения теплопотерь
• Установка воздухоотводчиков в верхних точках системы
• Маркировка всех подключений для удобства идентификации контуров

Регламент технического обслуживания

Регулярное обслуживание коллекторной группы включает:

1. Визуальный осмотр на предмет коррозии и протечек – ежеквартально
2. Проверка работоспособности запорной арматуры – 2 раза в год
3. Контроль давления в системе – перед каждым отопительным сезоном
4. Чистка фильтров и грязеуловителей – по мере необходимости
5. Диагностика состояния уплотнений – ежегодно

Сравнительный анализ материалов

Стальные коллекторы имеют определенные преимущества и недостатки по сравнению с коллекторами из других материалов:

Глоссарий терминов

Гидроразделитель – устройство, обеспечивающее гидравлическую развязку между котловым и отопительным контурами

Ду (DN) – условный проход, номинальный диаметр подключения

PN – номинальное давление, максимальное рабочее давление при температуре 20°C

Гребенка – распределительная часть коллектора с несколькими отводами

Мнение эксперта: В практике проектирования систем отопления промышленных объектов стальные коллекторы демонстрируют наилучшее соотношение надежности и стоимости. За 15 лет работы мы установили более 200 таких систем, и статистика отказов не превышает 0,5%. Особенно важно правильно рассчитывать гидравлическое сопротивление – для коллекторов на 7 контуров оптимальным является диаметр Ду40, что обеспечивает равномерное распределение потоков без существенных потерь давления. Современные модели с предустановленными балансировочными клапанами, как в серии ROMMER Компакт, позволяют сократить время монтажа на 30-40% по сравнению с традиционными решениями.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
