Коллекторные группы

Распределительные коллекторы представляют собой ключевые элементы современных систем отопления и водоснабжения. Они выполняют функцию центрального узла, от которого теплоноситель распределяется по отдельным контурам или потребителям. Конструктивно состоят из подающей и обратной гребенок, оснащенных отводами для подключения трубопроводов.

Основные виды коллекторных групп

В зависимости от материала изготовления и конструктивных особенностей, коллекторы подразделяются на несколько основных типов, каждый из которых имеет свои преимущества и область применения.

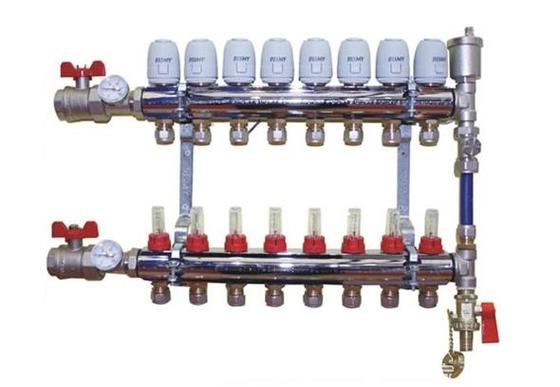

Коллекторы из нержавеющей стали

Отличаются высокой коррозионной стойкостью и долговечностью. Идеально подходят для систем с агрессивными средами и высокими требованиями к гигиеничности. Выдерживают давление до 10-16 бар и температуру до 120°C.

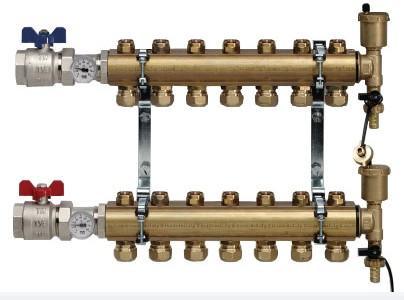

Латунные коллекторы

Обладают отличными механическими свойствами и устойчивостью к гидроударам. Широко применяются в системах отопления и водоснабжения благодаря надежности и длительному сроку службы. Рабочее давление обычно составляет 8-10 бар.

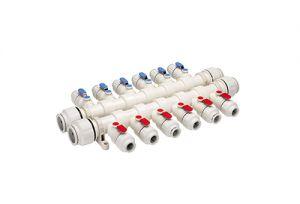

Полипропиленовые коллекторы

Легкие и экономичные решения для систем с умеренными параметрами. Не подвержены коррозии, просты в монтаже методом полифузной сварки. Подходят для температур до 70°C и давления 6-8 бар.

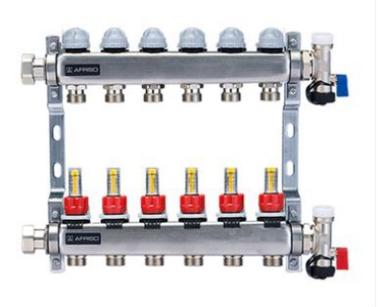

Стальные коллекторы

Прочные и надежные конструкции для промышленных систем отопления. Часто имеют антикоррозионное покрытие для защиты от ржавчины. Выдерживают высокое давление и температуру.

Технические характеристики и параметры выбора

При подборе коллекторной группы необходимо учитывать несколько ключевых параметров, которые определяют ее совместимость с системой и эффективность работы.

Ключевые атрибуты для подбора

• Длина (L) - общий размер коллекторного блока
• Высота - габаритный параметр для монтажа
• Диаметр условный - размер присоединительных патрубков
• Покрытие - тип защитного покрытия (никелирование, хромирование)
• Габаритные размеры - общие размеры для планирования размещения

Области применения коллекторных систем

Распределительные гребенки находят применение в различных инженерных системах, обеспечивая эффективное управление потоками теплоносителя.

Системы отопления

Используются для распределения теплоносителя по радиаторам, контурам теплого пола, полотенцесушителям. Позволяют балансировать систему и регулировать температуру в отдельных помещениях.

Системы водоснабжения

Применяются в лучевых схемах разводки холодной и горячей воды к точкам потребления. Обеспечивают стабильное давление во всех точках водоразбора.

Промышленные системы

Используются в технологических процессах для распределения теплоносителей, хладагентов и других жидкостей между потребителями.

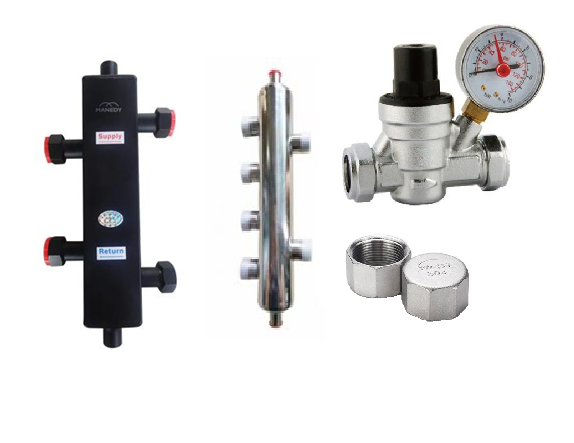

Комплектующие для коллекторов

Для полноценной работы коллекторной группы требуется дополнительное оборудование и арматура, которые обеспечивают функциональность и безопасность системы.

Основные виды комплектующих

• Кронштейны и крепления - для надежной фиксации коллектора
• Заглушки - для закрытия неиспользуемых отводов
• Переходники и фитинги - для соединения с трубопроводами
• Клапаны и вентили - для регулировки и отключения контуров
• Воздухоотводчики - для удаления воздуха из системы
• Дренажные клапаны - для слива теплоносителя

Преимущества коллекторной разводки

Использование распределительных гребенок в системах отопления и водоснабжения предоставляет значительные преимущества по сравнению с традиционными схемами.

Основные преимущества

• Равномерное распределение - одинаковые параметры во всех контурах
• Независимая регулировка - возможность настройки каждого контура отдельно
• Простое обслуживание - отключение отдельных потребителей без остановки всей системы
• Гибкость системы - возможность легкого добавления новых потребителей
• Стабильность давления - отсутствие перепадов при одновременной работе нескольких точек

Критерии выбора коллекторной группы

Правильный подбор коллектора определяет эффективность и надежность всей системы. При выборе необходимо учитывать несколько важных факторов.

Факторы выбора

1. Материал изготовления - определяет долговечность и совместимость с теплоносителем
2. Количество отводов - должно соответствовать количеству потребителей с запасом 1-2 выхода
3. Рабочие параметры - давление и температура должны превышать расчетные значения системы
4. Тип подключения - резьбовое, под приварку, обжимное
5. Наличие дополнительного оборудования - клапаны, расходомеры, термометры
6. Производитель и качество - репутация бренда и соответствие стандартам

Рекомендации по монтажу

• Устанавливайте коллектор в easily accessible месте
• Обеспечьте пространство для обслуживания и регулировки
• Используйте правильные уплотнительные материалы
• Выполняйте монтаж согласно инструкции производителя
• Проводите опрессовку системы после монтажа

Мнение эксперта: В современных системах отопления коллекторные группы стали неотъемлемым элементом, обеспечивающим эффективность и управляемость. На практике рекомендую выбирать коллекторы с запасом по количеству отводов - даже если сейчас используется только 3-4 контура, через пару лет может потребоваться подключение дополнительных потребителей. Особое внимание уделяйте материалу: для централизованных систем с неподготовленным теплоносителем оптимальны нержавеющая сталь или латунь, тогда как в автономных системах можно использовать и полипропилен. Статистика показывает, что правильно подобранная коллекторная группа служит 15-20 лет без необходимости замены, при этом экономия на регулировке системы окупает первоначальные вложения за 2-3 отопительных сезона.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
