Устройства, сочетающие функции запорной и регулирующей арматуры, нашли широкое применение в современных инженерных системах. Двухходовые клапаны позволяют не только полностью перекрывать поток рабочей среды, но и точно регулировать ее расход, поддерживая заданные технологические параметры.
Конструктивные особенности и принцип работы
Основное отличие двухходовых клапанов от трехходовых заключается в количестве патрубков и функциональном назначении. Двухходовая конструкция имеет один входной и один выходной патрубок, что делает ее идеальным решением для регулирования расхода среды без изменения ее направления.
Ключевые элементы конструкции
- Корпус – изготавливается из латуни, чугуна или нержавеющей стали в зависимости от рабочих условий
- Запорно-регулирующий элемент – может быть выполнен в виде шарового механизма, штока с золотником или тарельчатого клапана
- Уплотнительные материалы
- Приводное устройство – электрический, пневматический или ручной привод
- Фланцевое соединение – обеспечивает надежное крепление к трубопроводу
Технические характеристики и параметры выбора
При подборе двухходового клапана необходимо учитывать комплекс технических параметров, определяющих его работоспособность в конкретных условиях эксплуатации.
Основные параметры
| Параметр | Диапазон значений | Значение для выбора |
|---|---|---|
| Условный диаметр (DN) | DN15 - DN200 | Определяется диаметром трубопровода |
| Номинальное давление (PN) | PN16 - PN40 | Зависит от давления в системе |
| Рабочая температура | -20°C до +180°C | Соответствует температуре среды |
| Пропускная способность (Kv) | 0,4 - 400 м³/ч | Рассчитывается по расходу среды |
| Материал корпуса | Чугун, сталь, латунь | Выбирается по агрессивности среды |
💡 Практические советы
- При выборе диаметра учитывайте не только размер трубопровода, но и требуемую пропускную способность
- Для систем с перепадами давления более 3 бар рекомендуется установка редукционных клапанов
- Регулярно проверяйте состояние уплотнений – это продлевает срок службы оборудования
- При монтаже обеспечьте прямые участки до и после клапана согласно рекомендациям производителя
Области применения и рабочие среды
Двухходовые запорно-регулирующие клапаны нашли применение в различных отраслях промышленности и ЖКХ благодаря своей универсальности и надежности.
Основные сферы использования
- Системы отопления – регулирование расхода теплоносителя в узлах обвязки
- Вентиляция и кондиционирование – управление расходом хладагента или теплоносителя
- Водоснабжение – регулирование давления и расхода воды
- Промышленные процессы – управление технологическими параметрами в химической, пищевой и других отраслях
- Тепловые пункты – регулирование в системах централизованного теплоснабжения
Рабочие среды
Клапаны предназначены для работы с различными средами: вода (питьевая, техническая, морская), пар, воздух, нейтральные газы, масла, этиленгликоль и другие теплоносители. Выбор конкретной модели зависит от химического состава и агрессивности рабочей среды.
⚠️ Частые ошибки при выборе
- Несоответствие материала корпуса химическому составу рабочей среды
- Неправильный расчет пропускной способности, приводящий к неэффективной работе системы
- Игнорирование требований к прямолинейным участкам трубопровода до и после клапана
- Выбор клапана без учета возможных гидроударов в системе
- Неучет температуры окружающей среды при выборе типа привода
Типы приводов и системы управления
Современные двухходовые клапаны могут оснащаться различными типами приводов, что определяет способ управления и возможности автоматизации.

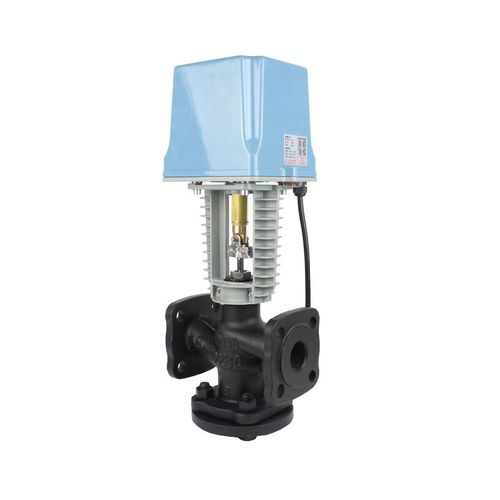

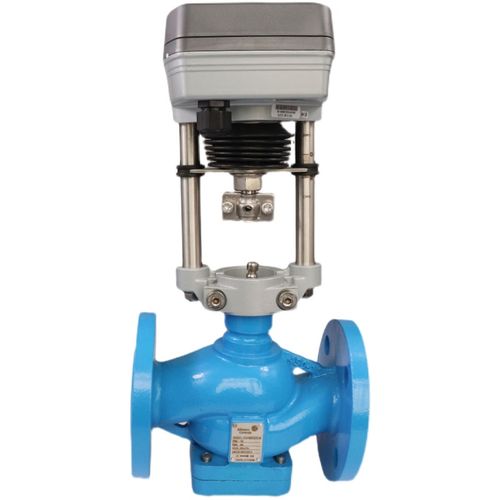

Электрические приводы
Наиболее распространенный тип привода для автоматизированных систем. Электроприводы обеспечивают точное позиционирование регулирующего элемента и могут управляться сигналами 0-10В, 4-20мА или через шинные протоколы.
Пневматические приводы
Применяются во взрывоопасных зонах и на объектах, где использование электричества нежелательно. Отличаются высокой надежностью и быстродействием.
Ручное управление
Используется в системах, не требующих автоматического регулирования, или как резервный способ управления.
🔧 Технические нюансы
- Электроприводы с возвратной пружиной обеспечивают безопасное положение при отключении питания
- Для точного регулирования выбирайте клапаны с равнопроцентной характеристикой
- При работе с вязкими средами учитывайте увеличение усилия на привод
- Многооборотные приводы обеспечивают более точное регулирование по сравнению с четвертьоборотными
Монтаж и обслуживание
Правильный монтаж и регулярное техническое обслуживание – залог долговечной и надежной работы двухходовых клапанов.
Требования к монтажу
- Обеспечьте прямые участки трубопровода до и после клапана (не менее 5DN)
- Установите клапан в доступном для обслуживания месте
- При монтаже фланцевых соединений используйте прокладки, соответствующие рабочей среде
- Затягивайте болты фланцевого соединения крест-накрест с рекомендуемым моментом затяжки
- Обеспечьте правильную ориентацию клапана согласно стрелке направления потока
Обслуживание и диагностика
Регулярное техническое обслуживание включает визуальный осмотр, проверку герметичности, контроль работы привода и смазку подвижных частей. Периодичность обслуживания зависит от условий эксплуатации и обычно составляет 6-12 месяцев.
Сравнительная таблица материалов уплотнений
| Материал уплотнения | Температурный диапазон | Совместимые среды | Срок службы |
|---|---|---|---|
| EPDM | -40°C до +150°C | Вода, пар, щелочи, слабые кислоты | 7-10 лет |
| NBR | -30°C до +100°C | Масла, топливо, углеводороды | 5-8 лет |
| FKM (Viton) | -20°C до +200°C | Агрессивные химические среды, масла | 8-12 лет |
| PTFE | -200°C до +260°C | Практически все химические среды | 10-15 лет |
Глоссарий терминов
- Kv – коэффициент пропускной способности, м³/ч
- DN – условный проход (номинальный диаметр)
- PN – номинальное давление
- Равнопроцентная характеристика – зависимость расхода от хода клапана
- Герметичность класса А – полная герметичность в закрытом положении
Мнение эксперта: В практике проектирования систем автоматизации мы часто сталкиваемся с неправильным подбором двухходовых клапанов. Основная ошибка – выбор завышенного диаметра, что приводит к нелинейным характеристикам регулирования и снижению точности поддержания параметров. Рекомендую выбирать клапаны с Kv, соответствующим расчетному расходу при 70-80% открытия. Также обращайте внимание на материал уплотнений – для систем с перепадами температур более 50°C лучше использовать PTFE или специальные композитные материалы. В системах отопления с антифризом срок службы стандартных EPDM уплотнений сокращается на 30-40%, поэтому требуются более частые проверки.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
