Клапаны регулирующие двухходовые

Предназначены для точного регулирования расхода теплоносителя в системах отопления, вентиляции и кондиционирования. Обеспечивают плавное изменение проходного сечения с помощью электропривода для поддержания заданных параметров системы.

Найдено товаров: 1

Сортировка:

Фото	Наименование	Длина L	Высота H	Номинальное давление	Цена	Действия

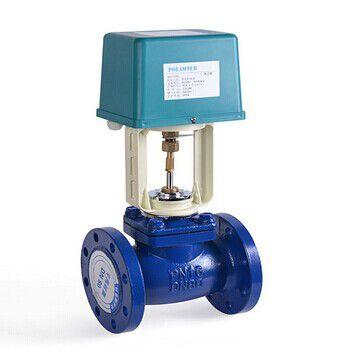

	Клапан регулирующий двухходовой DN.ru 25ч945п Ду50 Ру16 Kvs32 с электроприводом DAV 1500	230 мм	450 мм	Ру16	51 293 ₽

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Клапаны регулирующие двухходовые". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Устройства этого типа представляют собой регулирующую арматуру с двумя патрубками для подключения к трубопроводу. Основное назначение — точное дросселирование потока рабочей среды в автоматизированных системах теплоснабжения и вентиляции. Конструкция позволяет плавно изменять расход теплоносителя от полного закрытия до максимального значения Kvs.

Конструктивные особенности и принцип работы

Двухходовые регулирующие клапаны состоят из корпуса, запорно-регулирующего элемента (золотника), седла и электропривода. При поступлении управляющего сигнала привод перемещает шток с золотником, изменяя проходное сечение. Такая конструкция обеспечивает линейную расходную характеристику, что особенно важно для систем с переменным гидравлическим режимом.

Ключевые технические параметры

При выборе оборудования учитывают несколько основных характеристик:

Параметр	Описание	Типовые значения
Условный диаметр (Ду)	Размер присоединительных патрубков	DN 15 - DN 200
Условное давление (Ру)	Максимальное рабочее давление	PN 16, PN 25, PN 40
Kvs	Коэффициент пропускной способности	От 2.5 до 400 м³/ч
Материал корпуса	Основной материал изготовления	Чугун, сталь, нержавеющая сталь
Тип присоединения	Способ подключения к трубопроводу	Фланцевое, резьбовое

Области применения

Двухходовые регулирующие клапаны нашли широкое применение в различных отраслях:

Системы отопления — регулирование температуры теплоносителя в узлах обвязки теплообменников
Вентиляция и кондиционирование — поддержание заданных параметров воздуха в приточных установках
Промышленные процессы — контроль технологических параметров в химической и пищевой промышленности
Центральные тепловые пункты — автоматизация работы ИТП и ЦТП

💡 Практические советы

При выборе клапана учитывайте не только диаметр, но и требуемую пропускную способность Kvs
Для систем с перепадом давления более 4 бар рекомендуется установка дополнительных дросселирующих устройств
Регулярно проверяйте состояние уплотнительных элементов при плановом обслуживании
При монтаже обеспечьте прямые участки трубопровода до и после клапана длиной не менее 5 диаметров

Материалы исполнения и условия эксплуатации

Корпуса клапанов изготавливаются из чугуна, углеродистой или нержавеющей стали в зависимости от условий эксплуатации. Штоки выполняются из нержавеющей стали, уплотнения — из термостойких материалов типа EPDM или Viton. Стандартный температурный диапазон работы составляет от -20°C до +150°C, для специальных исполнений — до +200°C.

⚠️ Частые ошибки при выборе

Несоответствие Kvs клапана расчетному расходу системы
Игнорирование перепада давления в сети
Неправильный подбор материала корпуса для агрессивных сред
Отсутствие учета характеристик управляющего сигнала электропривода

Электроприводы и системы управления

Современные двухходовые клапаны комплектуются электромеханическими или электромагнитными приводами с различными типами управления:

Многооборотные приводы — для точного позиционирования золотника
Приводы с возвратной пружиной — обеспечивают безопасное положение при отключении питания
Модуляционные приводы — для плавного регулирования в системах с аналоговым сигналом 0-10В или 4-20мА

🔧 Технические нюансы

Время полного хода штока у качественных приводов составляет от 30 до 150 секунд
Момент силы на штоке должен превышать усилие, создаваемое перепадом давления
Для точного регулирования выбирайте клапаны с линейной расходной характеристикой
Обратите внимание на класс защиты привода (обычно IP54 для внутренней установки)

Монтаж и обслуживание

Установка двухходовых регулирующих клапанов требует соблюдения нескольких важных правил. Монтаж производится на прямых участках трубопровода с обеспечением доступа для обслуживания. Направление потока должно соответствовать стрелке на корпусе. Перед первым пуском необходимо выполнить калибровку привода и проверить герметичность соединений.

Типовые схемы обвязки

В системах отопления двухходовые клапаны обычно устанавливаются:

На подающем трубопроводе перед теплообменником
В составе узлов регулирования с датчиками температуры
С байпасными линиями для обеспечения минимального расхода

Мнение эксперта: В современных системах автоматизации зданий двухходовые регулирующие клапаны играют ключевую роль в обеспечении энергоэффективности. На практике часто наблюдаю ситуации, когда правильно подобранный и настроенный клапан позволяет снизить энергопотребление системы на 15-20%. Особое внимание рекомендую уделять подбору Kvs — завышенное значение приводит к неустойчивой работе на малых расходах, а заниженное — к повышенным гидравлическим потерям. Для большинства систем отопления оптимальным является выбор клапана с Kvs, соответствующим 70-80% от максимального расчетного расхода.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
