Клапаны предохранительные фланцевые

Фланцевые предохранительные клапаны представляют собой важнейший элемент защиты промышленных систем от аварийных ситуаций, связанных с превышением рабочего давления. Эти устройства автоматически срабатывают при достижении установленного порога давления, предотвращая разрушение оборудования и обеспечивая безопасность технологических процессов.

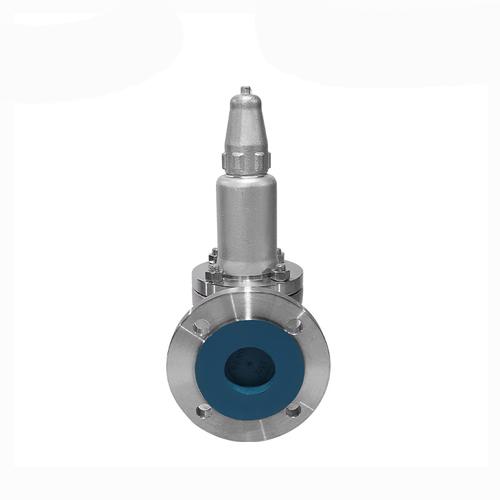

Конструктивные особенности и принцип работы

Основой конструкции фланцевых предохранительных клапанов является пружинный механизм, который удерживает затвор в закрытом положении. При превышении давления рабочей среды выше настроечного значения, усилие на золотнике преодолевает сопротивление пружины, клапан открывается и производит сброс избыточной среды. После нормализации давления пружина возвращает затвор в исходное положение.

Ключевые технические параметры

При выборе фланцевого предохранительного клапана необходимо учитывать несколько основных характеристик:

Области применения

Фланцевые предохранительные клапаны находят широкое применение в различных отраслях промышленности:

• Химическая и нефтехимическая промышленность - защита реакторов, теплообменников, сепараторов
• Энергетика - котлы, парогенераторы, тепловые сети
• Пищевая промышленность - автоклавы, пастеризаторы, системы CIP-мойки
• Фармацевтическое производство - биореакторы, системы стерилизации
• Водоподготовка и ЖКХ - насосные станции, системы отопления

Преимущества фланцевого соединения

Фланцевое присоединение обеспечивает ряд существенных преимуществ по сравнению с другими типами соединений:

• Высокая надежность и герметичность стыка
• Удобство монтажа и демонтажа для обслуживания
• Возможность установки в системах с высокими вибрационными нагрузками
• Стандартизированные размеры по ГОСТ и DIN
• Подходят для трубопроводов большого диаметра

Критерии выбора предохранительных клапанов

Правильный подбор фланцевого предохранительного клапана требует учета множества факторов:

Рабочие среды и материалы

Материал корпуса и уплотнений должен соответствовать характеристикам рабочей среды:

• Сталь WCB - универсальный материал для воды, пара, нефтепродуктов
• Нержавеющая сталь 20Х13 - для агрессивных сред, пищевых и фармацевтических производств
• Уплотнения - подбираются в зависимости от температуры и химической стойкости

Расчет пропускной способности

Пропускная способность клапана должна быть достаточной для сброса избыточного давления без дальнейшего роста давления в защищаемой системе. Расчет производится по методике, учитывающей физические свойства среды, параметры системы и возможные аварийные scenarios.

Монтаж и эксплуатация

Правильный монтаж и эксплуатация обеспечивают долговременную и надежную работу предохранительных клапанов:

Требования к установке

• Монтаж непосредственно на защищаемое оборудование или на подводящем трубопроводе максимально близко к нему
• Диаметр подводящего трубопровода должен быть не менее условного прохода клапана
• Запрещается установка запорной арматуры между клапаном и защищаемым оборудованием
• Обеспечение свободного отвода сбрасываемой среды в систему сброса

Обслуживание и проверка

Регулярное техническое обслуживание включает:

• Визуальный контроль состояния и отсутствия внешних повреждений
• Проверку давления настройки на испытательном стенде
• Контроль герметичности в закрытом положении
• Очистку от отложений и загрязнений
• Замену изношенных уплотнений и деталей

Нормативная документация и стандарты

Производство и применение предохранительных клапанов регламентируется следующими документами:

• ГОСТ 31294-2005 "Клапаны предохранительные. Общие технические условия"
• ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением"
• ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением"
• ГОСТ 33259-2015 "Арматура трубопроводная. Фланцы соединения арматуры. Общие технические условия"

Маркировка и сертификация

Каждый предохранительный клапан должен иметь паспорт и маркировку, содержащую:

• Наименование или товарный знак изготовителя
• Условный проход и давление
• Давление настройки
• Пропускную способность
• Марку материала корпуса
• Номер и дату изготовления

Мнение эксперта: В практике промышленной эксплуатации наиболее критичным параметром является точность настройки давления срабатывания и стабильность этой настройки в течение всего срока службы. Наши наблюдения показывают, что до 30% отказов предохранительных клапанов связаны с изменением характеристик пружины под воздействием температурных циклов и вибраций. Особое внимание следует уделять клапанам, работающим в системах с частыми циклами "открытие-закрытие" - для них рекомендую сократить межпроверочный интервал до 3 месяцев. Также важно учитывать, что при работе с вязкими средами пропускная способность клапана может снижаться на 15-20% по сравнению с паспортными значениями для воды.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
