Эти устройства играют ключевую роль в обеспечении безопасности и эффективности промышленных трубопроводных систем. Благодаря своей конструкции, они монтируются непосредственно между фланцами трубопровода, что значительно сокращает занимаемое пространство и упрощает установку.
Конструктивные особенности и принцип работы
Межфланцевые обратные клапаны представляют собой компактные устройства, корпус которых зажимается между ответными фланцами трубопровода. Внутри корпуса расположен запорный элемент, который открывается под давлением прямого потока и автоматически закрывается при изменении направления движения среды.
Основные типы по конструкции запорного элемента
В зависимости от конструкции запорного механизма, различают несколько типов межфланцевых клапанов:

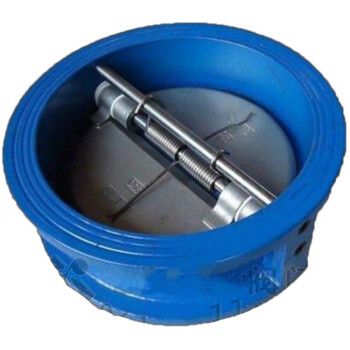

- Двухстворчатые (подъемные) – оснащены двумя поворотными створками, которые открываются под давлением потока и закрываются под действием пружин при его ослаблении

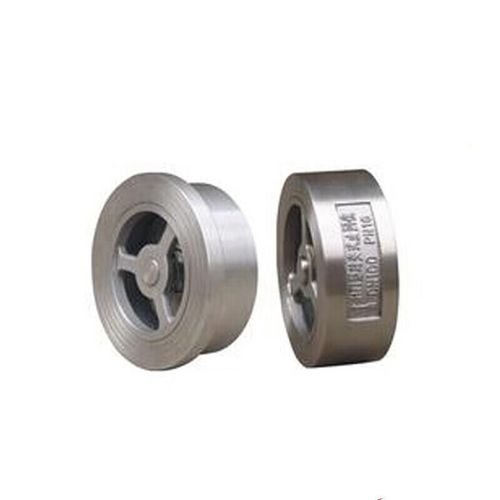

- Пружинные дисковые – имеют диск, который перемещается вдоль оси потока и прижимается к седлу пружиной
- Шаровые – используют шаровой элемент в качестве запорного механизма
Технические характеристики и параметры выбора
При подборе обратного межфланцевого клапана необходимо учитывать несколько ключевых параметров:
| Параметр | Описание | Типовые значения |
|---|---|---|
| Условный диаметр (DN) | Номинальный размер присоединения | DN15 - DN200 |
| Номинальное давление (PN) | Максимальное рабочее давление | PN16, PN25, PN40 |
| Материал корпуса | Основной материал конструкции | Чугун, нержавеющая сталь, латунь |
| Температура среды | Диапазон рабочих температур | от -20°C до +120°C |
| Тип уплотнения | Материал уплотнительных элементов | EPDM, NBR, Viton |
Рабочие среды и области применения
Обратные межфланцевые клапаны используются с различными средами, включая:
- Воду питьевую и техническую
- Пар насыщенный
- Сжатый воздух
- Неагрессивные жидкости и газы
- Хладагенты
💡 Практические советы
- При выборе клапана учитывайте не только диаметр, но и давление в системе
- Для агрессивных сред выбирайте модели из нержавеющей стали AISI 304/316
- Обращайте внимание на материал уплотнения – EPDM подходит для воды, NBR для масел
- Учитывайте направление монтажа – на корпусе всегда указана стрелка направления потока
Преимущества межфланцевой конструкции
По сравнению с другими типами обратных клапанов, межфланцевые модели обладают рядом существенных преимуществ:
- Компактность – минимальная строительная длина
- Простота монтажа – установка между существующими фланцами
- Экономия материалов – не требуются дополнительные фланцы и крепеж
- Универсальность – подходят для различных типов фланцевых соединений
- Надежность – минимальное количество соединений снижает риск протечек
⚠️ Частые ошибки при выборе
- Несоответствие материала клапана химическому составу рабочей среды
- Неправильный подбор по давлению – запас прочности должен быть не менее 20%
- Игнорирование температуры среды, что приводит к повреждению уплотнений
- Установка без учета направления потока
- Монтаж без проверки чистоты трубопровода
Монтаж и эксплуатация
Правильная установка межфланцевого обратного клапана обеспечивает его долговечную и надежную работу. Основные этапы монтажа включают:
- Подготовку фланцевых соединений – очистку от загрязнений
- Установку прокладок между клапаном и фланцами
- Совмещение отверстий под шпильки или болты
- Равномерную затяжку крепежных элементов крест-накрест
- Проверку правильности ориентации стрелки направления потока
🔧 Технические нюансы
- Для систем с пульсирующим потоком рекомендуются пружинные клапаны
- В вертикальных трубопроводах поток должен быть направлен снизу вверх
- При монтаже избегайте изгибов труб непосредственно перед клапаном
- Регулярная проверка работоспособности увеличивает срок службы оборудования
Обслуживание и ремонт
Межфланцевые обратные клапаны требуют минимального обслуживания. Основные мероприятия включают визуальный осмотр на предмет протечек, проверку герметичности и при необходимости замену уплотнительных элементов. Большинство современных моделей допускают замену уплотнений без демонтажа клапана с трубопровода.
Стандарты и сертификация
Промышленные обратные клапаны производятся в соответствии с международными и российскими стандартами:
- ГОСТ 27477-87 «Клапаны запорные. Технические условия»
- EN 12334 «Промышственная арматура. Обратные клапаны»
- API 6D «Спецификация на трубопроводную арматуру»
- ISO 5208 «Испытания промышленной арматуры»
Мнение эксперта: В современных промышленных системах межфланцевые обратные клапаны стали стандартом благодаря своей надежности и компактности. На практике рекомендую обращать особое внимание на материал пружины – в агрессивных средах лучше использовать нержавеющие стали AISI 316 или специальные сплавы. Также важно учитывать скорость срабатывания – для насосных станций с частыми пусками/остановами оптимальны двухстворчатые модели с малым временем закрытия. По нашим наблюдениям, правильный подбор клапана увеличивает срок службы всего оборудования на 15-20%.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
