Электромагнитные клапаны муфтового типа представляют собой компактные и надежные устройства для автоматизации управления потоками в трубопроводных системах. Их конструкция предусматривает резьбовое соединение с трубопроводом, что обеспечивает простой монтаж и демонтаж без применения специального инструмента.
Конструктивные особенности и принцип работы
Основой конструкции является соленоид – электромагнитная катушка, которая при подаче напряжения создает магнитное поле, воздействующее на сердечник. В зависимости от типа исполнения (нормально-открытые или нормально-закрытые), клапан либо открывает, либо перекрывает поток рабочей среды. Муфтовое соединение обеспечивает герметичное присоединение к трубопроводу через резьбовые фитинги.
Основные технические характеристики
При выборе электромагнитного клапана муфтового типа необходимо учитывать несколько ключевых параметров:
| Параметр | Описание | Типовые значения |
|---|---|---|
| Условный проход (DN) | Внутренний диаметр присоединения | DN6, DN8, DN15, DN20, DN25 |
| Номинальное давление (PN) | Максимальное рабочее давление | PN10, PN16, PN25 |
| Рабочие среды | Типы жидкостей или газов | Вода, воздух, нейтральные жидкости |
| Материал корпуса | Основной материал конструкции | Латунь, нержавеющая сталь |
| Материал уплотнения | Материал герметизирующих элементов | EPDM, NBR, FKM |
| Напряжение питания | Электрические параметры катушки | 24V AC/DC, 220V AC |
| Температура среды | Диапазон рабочих температур | от -10°C до +90°C |
Области применения
Электромагнитные клапаны муфтового типа находят применение в различных отраслях промышленности и бытовых системах:
- Системы водоснабжения – управление подачей воды в автоматических режимах
- Отопительные системы – регулирование потоков теплоносителя
- Пневматические системы – управление сжатым воздухом
- Оросительные системы – автоматизация полива
- Промышленные моечные машины – контроль подачи моющих растворов
- Технологическое оборудование – управление потоками в производственных линиях
Преимущества муфтового соединения
Резьбовое муфтовое соединение обеспечивает ряд эксплуатационных преимуществ:
- Простота монтажа и демонтажа без специального оборудования
- Возможность многократного использования
- Компактность соединения
- Надежность и герметичность
- Широкая совместимость с стандартными фитингами
💡 Практические советы
- При выборе диаметра клапана ориентируйтесь на диаметр существующего трубопровода
- Учитывайте химическую совместимость материала уплотнения с рабочей средой
- Для сред с примесями устанавливайте фильтры перед клапаном
- Обеспечьте защиту катушки от перегрева и влаги
Критерии выбора
При подборе электромагнитного клапана муфтового типа необходимо учитывать следующие параметры:
Тип управления
Клапаны разделяются на нормально-закрытые (NC) и нормально-открытые (NO). Нормально-закрытые перекрывают поток в обесточенном состоянии, нормально-открытые – открывают. Выбор зависит от требований безопасности технологического процесса.
Рабочие среды и материалы
Материал корпуса и уплотнений должен быть совместим с рабочей средой. Для воды и воздуха подходит латунь с EPDM уплотнениями, для агрессивных сред – нержавеющая сталь с фторкаучуком.
⚠️ Частые ошибки при выборе
- Несоответствие давления клапана давлению в системе
- Игнорирование температуры рабочей среды
- Неправильный подбор напряжения питания катушки
- Неучет вязкости рабочей среды
- Пренебрежение установкой фильтра при наличии загрязнений
Монтаж и эксплуатация
Правильная установка и эксплуатация значительно продлевают срок службы электромагнитных клапанов:
- Устанавливайте клапан в соответствии с направлением потока (указано стрелкой на корпусе)
- Обеспечьте доступ для возможного обслуживания и замены
- Защитите катушку от прямого воздействия воды и высоких температур
- Периодически проверяйте герметичность соединений
- При длительном простое рекомендуется периодически срабатывать клапан
🔧 Технические нюансы
- Дифференциальное давление для срабатывания должно быть не менее 0.5 бар
- Максимальная рабочая температура для EPDM уплотнений – 90°C
- Рекомендуется устанавливать байпас для критических систем
- Для систем с гидроударами используйте клапаны с плавным открытием
Сравнение популярных моделей
| Модель | DN | Давление | Напряжение | Тип |
|---|---|---|---|---|
| VS100-ET-NC-220VAC | DN15 | PN10 | 220V AC | Нормально-закрытый |

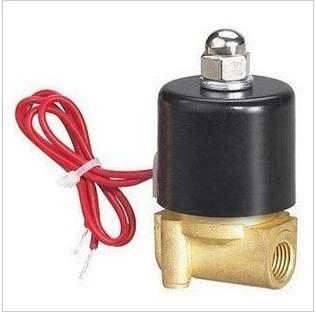

| VS100-ET-NC-24VAC | DN6 | PN10 | 24V AC | Нормально-закрытый |
| VS100-ET-NO-220VAC | DN8 | PN16 | 220V AC | Нормально-открытый |
Глоссарий терминов
- DN (Условный проход) – номинальный внутренний диаметр присоединения
- PN (Номинальное давление) – максимальное избыточное рабочее давление
- NC (Нормально-закрытый) – клапан закрыт при отсутствии питания
- NO (Нормально-открытый) – клапан открыт при отсутствии питания
- EPDM – этиленпропиленовый каучук, устойчивый к воде и температуре
- Соленоид – электромагнитная катушка, приводящая в движение сердечник
Мнение эксперта: В промышленной практике электромагнитные клапаны муфтового типа зарекомендовали себя как надежные и долговечные устройства при правильном подборе параметров. Особое внимание стоит уделить подбору материала уплотнений – в 70% случаев преждевременный выход из строя связан именно с химической несовместимостью. Для систем с перепадами давления рекомендую устанавливать редукционные клапаны перед электромагнитными, это увеличивает их ресурс на 30-40%. Также важно учитывать частоту срабатываний – для режимов с более чем 10 включениями в минуту лучше выбирать клапаны с усиленной катушкой.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
