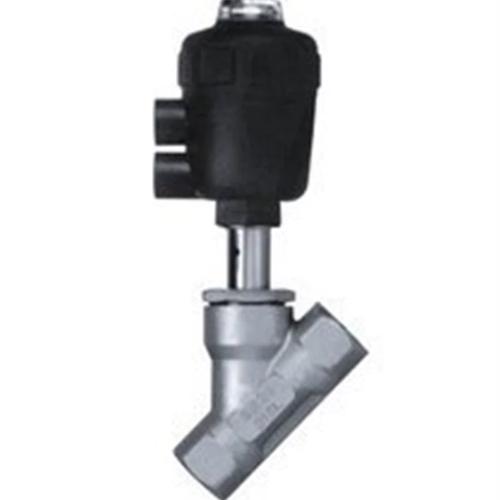

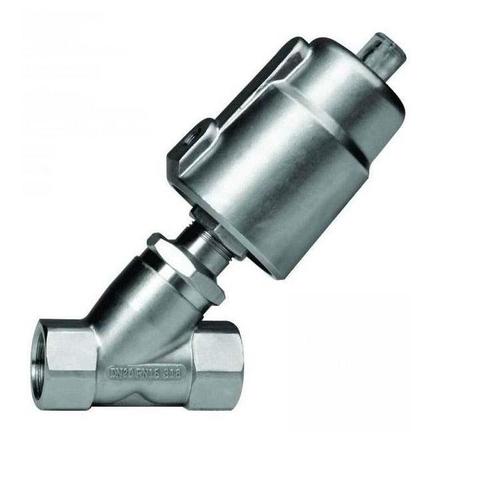

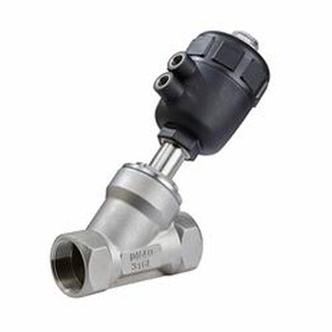

Клапаны отсечные муфтовые
Не можете найти то, что вам нужно?
Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Клапан отсечной муфтовый". Мы свяжемся с вами и поможем подобрать.
Мы поможем подобрать оборудование
Наши специалисты свяжутся с вами в ближайшее время
Эти устройства играют критически важную роль в обеспечении безопасности промышленных процессов, позволяя мгновенно перекрывать поток рабочей среды при возникновении аварийных ситуаций. Муфтовое соединение обеспечивает простой монтаж и демонтаж оборудования без необходимости сложных сварочных работ.
Конструктивные особенности и принцип действия
Отсечные муфтовые клапаны представляют собой запорную арматуру с резьбовым соединением, которая управляется пневматическим, электрическим или ручным приводом. Основное отличие от обычных запорных клапанов - высокая скорость срабатывания, обычно не превышающая 1-2 секунды.
Ключевые элементы конструкции
- Корпус - изготавливается из нержавеющей стали 304/316, латуни или углеродистой стали
- Уплотнительные элементы - PTFE, EPDM, Viton в зависимости от рабочей среды
- Приводной механизм - пневматический, электрический или ручной
- Муфтовое соединение - внутренняя или внешняя резьба стандартов ГОСТ, DIN, ANSI
- Затвор - шаровый, шиберный или клиновой в зависимости от типа клапана
Технические характеристики и параметры выбора
При подборе отсечного муфтового клапана необходимо учитывать комплекс технических параметров, определяющих его работоспособность в конкретных условиях эксплуатации.
Основные эксплуатационные параметры
| Параметр | Диапазон значений | Примечания |
|---|---|---|
| Условный проход (Ду) | Ду10 - Ду100 | Наиболее востребованы Ду15-Ду50 |
| Рабочее давление (Ру) | Ру16 - Ру160 | До 16 бар для стандартных исполнений |
| Температура среды | -40°C до +180°C | Зависит от материала уплотнений |
| Температура окружающей среды | -30°C до +80°C | Для стандартных пневмоприводов |
| Время срабатывания | 1-3 секунды | Для аварийного отключения |
Рабочие среды
Отсечные муфтовые клапаны совместимы с широким спектром рабочих сред, включая:
- Сжатый воздух и технические газы
- Вода, пар, теплоносители
- Неагрессивные химические жидкости
- Масла и смазочные материалы
- Жидкости пищевого производства
💡 Практические советы
- При выборе материала уплотнения учитывайте химическую совместимость с рабочей средой
- Для систем с пульсирующим давлением выбирайте клапаны с запасом по рабочему давлению 25-30%
- Регулярно проверяйте время срабатывания - увеличение может свидетельствовать о износе привода
- При монтаже используйте уплотнительные материалы, совместимые с рабочей средой
Области применения
Муфтовые отсечные клапаны находят применение в различных отраслях промышленности, где требуется быстрое и надежное перекрытие потоков.
Основные сферы использования
- Химическая промышленность - аварийное отключение реакторов и емкостей
- Нефтегазовая отрасль - защита технологических линий
- Пищевая промышленность - CIP/SIP системы, розливные линии
- Фармацевтика - системы очистки и стерилизации
- Энергетика - тепловые сети, котельные установки
- Водоподготовка - системы фильтрации и очистки
Преимущества муфтового соединения
Резьбовое соединение типа "муфта-муфта" обеспечивает ряд эксплуатационных преимуществ по сравнению с фланцевым или приварным соединением.
Ключевые преимущества
- Простота монтажа - не требует специального оборудования для установки
- Компактность - меньшие габариты по сравнению с фланцевыми аналогами
- Легкость обслуживания - быстрый демонтаж для ремонта или замены
- Универсальность - совместимость с различными типами трубопроводов
- Экономичность - более низкая стоимость по сравнению с фланцевым исполнением
⚠️ Частые ошибки при выборе
- Неучет температурного расширения материалов при высоких температурах
- Выбор клапана без учета пиковых давлений в системе
- Игнорирование требований к чистоте рабочей среды
- Неправильный подбор типа привода для конкретных условий эксплуатации
- Экономия на материале корпуса для агрессивных сред
Типы управления и особенности
Отсечные муфтовые клапаны могут оснащаться различными типами приводов, каждый из которых имеет свои преимущества и ограничения.
Пневматическое управление
Наиболее распространенный тип привода для быстродействующих клапанов. Обеспечивает высокую скорость срабатывания и надежность в взрывоопасных зонах.
Электрическое управление
Позволяет интегрировать клапан в системы автоматизации. Требует наличия источника электропитания и защиты во взрывоопасных средах.
Ручное управление
Используется в системах, где не требуется автоматическое срабатывание или как резервный способ управления.
🔧 Технические нюансы
- Нормально-закрытые клапаны обеспечивают безопасность при пропадании управляющего сигнала
- Пневмоприводы требуют подготовки сжатого воздуха (очистка, осушка)
- Электроприводы должны иметь соответствующую степень защиты IP для условий эксплуатации
- Для пищевых и фармацевтических производств требуются исполнения с гладкими поверхностями
Критерии выбора
Правильный подбор отсечного муфтового клапана требует комплексного подхода и учета всех эксплуатационных факторов.
Основные критерии выбора
- Условный проход (Ду) - должен соответствовать диаметру трубопровода
- Рабочее давление - с запасом 20-30% от максимального в системе
- Температурный режим - учет как рабочей среды, так и окружающей среды
- Материальная совместимость - корпус и уплотнения должны быть стойкими к рабочей среде
- Тип управления - в зависимости от требований автоматизации
- Время срабатывания - критично для аварийных систем
- Стандарты соединения - соответствие резьбы существующему оборудованию
Маркировка и стандарты
Отсечные муфтовые клапаны производятся в соответствии с международными и национальными стандартами, что обеспечивает их взаимозаменяемость и надежность.
Основные стандарты
- ГОСТ 26349-84 - Трубопроводная арматура. Соединения муфтовые
- ГОСТ 9544-2015 - Арматура трубопроводная. Нормы герметичности затворов
- DIN 3852 - Соединения с конической резьбой для трубопроводной арматуры
- ANSI/ASME B1.20.1 - Трубная цилиндрическая резьба
Расшифровка маркировки
Типовая маркировка КНО-ПГ-120304 расшифровывается следующим образом:
- КНО - клапан отсечной нормально-открытый
- ПГ - с пневмоприводом
- 12 - условный проход Ду20
- 03 - рабочее давление Ру16
- 04 - материал корпуса нержавеющая сталь 304
Мнение эксперта: В современных промышленных системах отсечные муфтовые клапаны стали неотъемлемым элементом систем безопасности. На практике важно учитывать не только паспортные характеристики, но и реальные условия эксплуатации. Например, при работе с вязкими средами время срабатывания может увеличиваться на 15-20%, что необходимо учитывать при проектировании аварийных систем. Особое внимание стоит уделять материалу уплотнений - в 70% случаев преждевременный выход клапана из строя связан именно с неправильным выбором уплотнительных материалов. Для критически важных систем рекомендую устанавливать клапаны с резервным ручным управлением и регулярно проводить проверку времени срабатывания - не реже 1 раза в 6 месяцев.
— Сергей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
