Управляющие элементы пневматических систем, отвечающие за распределение, регулирование и контроль потоков сжатого воздуха. От их надежности и точности срабатывания зависит эффективность всего промышленного оборудования, начиная от автоматизированных линий и заканчивая отдельными пневмоцилиндрами.
Основные типы пневмоклапанов
В промышленности применяются различные виды клапанов, каждый из которых выполняет специфические функции в пневмосистеме:

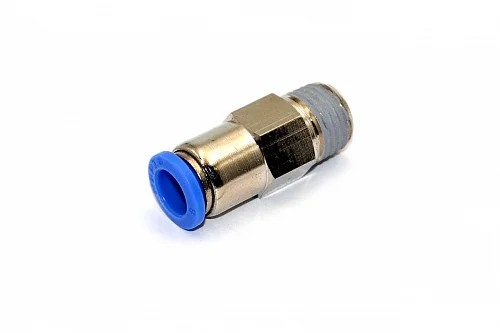

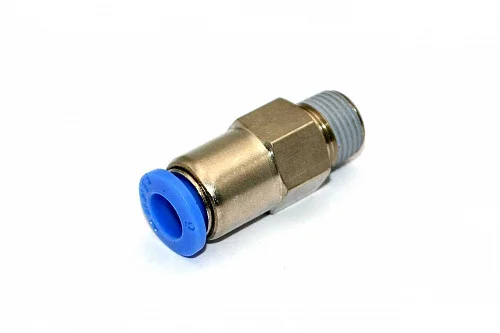

Обратные клапаны
Обеспечивают движение воздуха только в одном направлении, предотвращая обратный поток. Незаменимы в системах с несколькими источниками давления.
Предохранительные и редукционные
Поддерживают заданное давление в системе, сбрасывая избыточное или регулируя его до необходимого уровня. Критически важны для защиты оборудования от перегрузок.
Быстрого выхлопа
Ускоряют выпуск воздуха из пневмоцилиндров, значительно повышая скорость работы исполнительных механизмов. Пример: QE серии с временем срабатывания до 0,1 секунды.

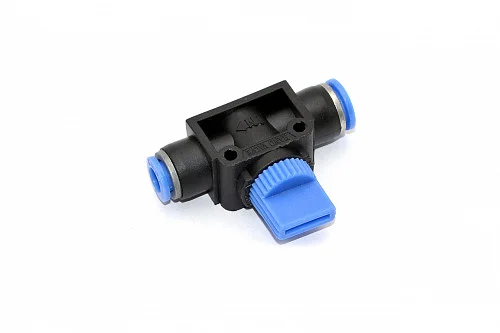

Блокирующие (запорные)
Полностью перекрывают поток воздуха в определенных участках системы. Используются для аварийной остановки или перенаправления потоков.
Ключевые технические характеристики
При выборе пневмоклапана необходимо учитывать следующие параметры:
| Параметр | Значение | Влияние на работу |
|---|---|---|
| Присоединительная резьба | R1/8", R1/4", R3/8", R1/2" | Определяет совместимость с существующей системой |
| Рабочее давление | 0-1,0 МПа (до 10 бар) | Ограничивает применение в высоконапорных системах |
| Пропускная способность (CV) | От 0,5 до 4,0 | Влияет на скорость работы пневмоцилиндров |
| Время срабатывания | 10-100 мс | Критично для высокоскоростных операций |
| Материал корпуса | Латунь, нерж. сталь, алюминий | Определяет коррозионную стойкость и долговечность |
Материалы уплотнений
От выбора материала уплотнительных элементов зависит температурный диапазон и химическая стойкость клапана:
- NBR (нитрил) - стандартный вариант для большинства применений (-20°C до +80°C)
- FKM (фторкаучук) - для высоких температур и агрессивных сред (-20°C до +180°C)
- EPDM (этилен-пропилен) - для систем с горячим воздухом и паром (-40°C до +140°C)
💡 Практические советы по выбору
- Всегда учитывайте запас по давлению на 20-30% выше рабочего
- Для быстроциклирующих систем выбирайте клапаны с временем срабатывания менее 50 мс
- При работе с очищенным воздухом используйте клапаны с уплотнениями из материалов, не выделяющих частицы
- Учитывайте условия эксплуатации - температуру, влажность, наличие масла в воздухе
⚠️ Частые ошибки при монтаже
- Установка без учета направления потока (для обратных и редукционных клапанов)
- Игнорирование требований к чистоте воздуха перед клапаном
- Недостаточное уплотнение резьбовых соединений
- Отсутствие фильтра-влагоотделителя перед чувствительными клапанами
Области применения
Пневматические клапаны находят применение практически во всех отраслях промышленности:
Автоматизация производственных линий
Управление позиционированием, зажимными устройствами, подающими механизмами. Требуют высокой надежности и повторяемости срабатывания.
Пищевая и фармацевтическая промышленность
Используются клапаны из коррозионностойких материалов с уплотнениями, соответствующими санитарным нормам.
Транспортные системы
Управление тормозными системами, дверями, подъемными механизмами. Критически важна отказоустойчивость.
🔧 Технические нюансы эксплуатации
- Регулярно проверяйте состояние фильтров-влагоотделителей
- Для клапанов с ручным управлением предусмотрите защиту от несанкционированного доступа
- При низких температурах используйте специальные морозостойкие уплотнения
- Соблюдайте моменты затяжки при монтаже - превышение может повредить корпус
Стандарты и сертификация
Промышленные пневмоклапаны производятся в соответствии с международными стандартами:
- ISO 5599-1 - Размеры интерфейсов
- ISO 6953 - Пневматические клапаны с упругими уплотнениями
- DIN ISO 15407 - Промышленные стандарты безопасности
- ATEX - Для взрывозащищенного исполнения
Мнение эксперта: В современных пневмосистемах особенно востребованы клапаны с временем срабатывания менее 30 мс - они позволяют увеличить производительность автоматизированных линий на 15-20%. При выборе обращайте внимание не только на паспортные характеристики, но и на реальные тесты производителя. Например, наши испытания показывают, что латунные клапаны с тефлоновыми уплотнениями служат в 3 раза дольше в условиях повышенной влажности. Рекомендую всегда иметь 10-15% запас по расходу воздуха - это компенсирует возможные утечки и обеспечит стабильную работу системы при пиковых нагрузках.
— Александр Волков, ведущий инженер по промышленной пневмоавтоматике, стаж 18 лет
