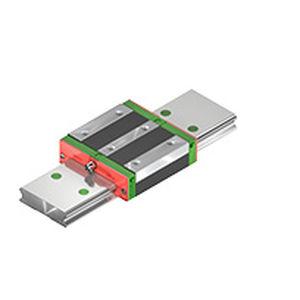

Линейные каретки представляют собой ключевые компоненты прецизионных систем перемещения, которые преобразуют вращательное движение в линейное с минимальными потерями на трение. Эти устройства обеспечивают высокую точность позиционирования, повторяемость и долговечность в самых требовательных промышленных применениях.
Конструктивные особенности и принцип работы
Современные каретки состоят из корпуса с интегрированными шариковыми или роликовыми циркуляционными контурами, которые перемещаются по направляющим рельсам. В зависимости от модели, они могут иметь различное количество рядов тел качения, что напрямую влияет на грузоподъемность и жесткость системы.
Основные типы кареток
- Шариковые каретки – обеспечивают плавное движение с низким коэффициентом трения, идеальны для высокоскоростных применений
- Роликовые каретки – характеризуются повышенной грузоподъемностью и жесткостью, подходят для тяжелых нагрузок
- Компактные каретки – малогабаритные решения для ограниченного пространства
- Высокоточные каретки – специальные исполнения с минимальным люфтом для прецизионного оборудования
Технические характеристики и параметры выбора
При подборе кареток необходимо учитывать несколько критически важных параметров, которые определяют их работоспособность в конкретной системе.
| Параметр | Описание | Единицы измерения |
|---|---|---|
| Номинальная нагрузка | Максимальная допустимая статическая и динамическая нагрузка | Н (ньютоны) |
| Жесткость | Сопротивление деформации под нагрузкой | Н/мкм |
| Точность позиционирования | Отклонение от заданного положения | мкм |
| Скорость перемещения | Максимальная рабочая скорость | м/с |
| Рабочий температурный диапазон | Температурные условия эксплуатации | °C |
💡 Практические советы
- При расчете нагрузки учитывайте динамические и ударные воздействия с коэффициентом запаса 1,5-2
- Для высокоскоростных применений выбирайте каретки с оптимизированной геометрией каналов
- Обеспечивайте правильность монтажа – перекосы не должны превышать допуски производителя
- Регулярно проводите техническое обслуживание согласно регламенту
Материалы исполнения и защитные покрытия
Современные каретки изготавливаются из высокопрочных сталей с последующей закалкой до 58-62 HRC. Для работы в агрессивных средах применяются специальные покрытия: цинкование, пассивация, хромирование. В пищевой и химической промышленности используются нержавеющие стали марки AISI 440C или аналоги.
Области применения линейных кареток
Благодаря высокой точности и надежности, каретки нашли применение в различных отраслях промышленности:
- Станкостроение – фрезерные, токарные и шлифовальные станки с ЧПУ
- Робототехника – манипуляторы, позиционеры, системы автоматизации
- Измерительная техника – координатно-измерительные машины (КИМ)
- Электронная промышленность – оборудование для производства печатных плат
- Медицинское оборудование – диагностические аппараты, системы позиционирования
- Упаковочное оборудование – дозирующие и транспортирующие системы
⚠️ Частые ошибки при выборе
- Недооценка боковых и опрокидывающих моментов – приводит к преждевременному износу
- Игнорирование условий эксплуатации (температура, вибрации, загрязнения)
- Неправильный расчет эквивалентной нагрузки с учетом реального режима работы
- Экономия на системе защиты от загрязнений в неблагоприятных условиях
Критерии выбора оптимальной каретки
Выбор конкретной модели зависит от множества факторов, которые необходимо анализировать комплексно.
- Нагрузочные характеристики – радиальные, осевые и моментные нагрузки
- Требования к точности – класс точности, повторяемость позиционирования
- Габаритные ограничения – доступное пространство для монтажа
- Условия эксплуатации – температура, влажность, наличие загрязнений
- Скоростные параметры – максимальная скорость и ускорения
- Срок службы – требуемый ресурс работы системы
- Совместимость – соответствие существующим направляющим
🔧 Технические нюансы
- Для высокоскоростных применений критически важна предварительная нагрузка – она должна быть оптимальной для предотвращения вибраций
- Температурное расширение компонентов системы может влиять на точность позиционирования
- При использовании в условиях вибраций рекомендуется применять каретки с увеличенным количеством тел качения
- Смазочные материалы должны соответствовать температурному режиму и скорости работы
Монтаж и обслуживание
Правильный монтаж – залог долговечной работы каретки. Необходимо обеспечить:
- Чистоту рабочей зоны – попадание абразивных частиц недопустимо
- Точность установки – параллельность и соосность в пределах допусков
- Правильное усилие затяжки крепежных болтов
- Проверку работоспособности после монтажа
Обслуживание включает регулярную очистку, проверку состояния смазки и контроль моментов сопротивления движению. Периодичность обслуживания зависит от интенсивности работы и условий эксплуатации.
Производители и стандарты
Ведущими производителями линейных кареток являются INA (Schaeffler Group), THK, HIWIN, NSK, Bosch Rexroth. Продукция соответствует международным стандартам ISO 3408-3 (шариковые винтовые передачи) и DIN 645-1 (линейные направляющие).
Мнение эксперта: В современных промышленных системах точность позиционирования достигает 2-5 микрон на метр хода, что требует применения кареток прецизионного класса. На практике рекомендую всегда закладывать запас по нагрузке не менее 30% от расчетной, особенно при наличии ударных нагрузок или вибраций. Современные тенденции – это интеграция датчиков положения непосредственно в каретку и использование самосмазывающихся материалов для работы в условиях технического обслуживания по состоянию.
— Алексей Волков, ведущий инженер по промышленной автоматизации, стаж 18 лет
