Современное металлообрабатывающее производство требует оборудования, способного выполнять сложные многооперационные задачи с минимальным вмешательством оператора. Именно для таких целей разработаны индексные поворотные столы – высокоточные устройства, которые интегрируются в технологические линии и обеспечивают автоматическую смену позиции обрабатываемой детали.
Конструктивные особенности и принцип работы
Основное отличие индексных столов от обычных поворотных – наличие механизма точной фиксации в заданных позициях. После выполнения поворота на требуемый угол стол надежно фиксируется, обеспечивая жесткость, необходимую для обработки с высокими нагрузками. Точность позиционирования в современных моделях достигает ±5 угловых секунд, что делает их незаменимыми для прецизионного производства.
Ключевые технические параметры
При выборе индексного поворотного стола необходимо учитывать несколько критически важных характеристик:
| Параметр | Значение | Значение для выбора |
|---|---|---|
| Диаметр стола | 255-1000 мм | Определяет габариты обрабатываемых заготовок |
| Допустимая нагрузка | до 9000 Н·м | Влияет на массу устанавливаемых деталей |
| Точность позиционирования | ±5 угл. сек. | Критично для прецизионных операций |
| Тип привода | ручной/ЧПУ | Определяет степень автоматизации |
| Тип тормоза | пневматический | Обеспечивает надежную фиксацию |
Области применения в промышленности
Индексные поворотные столы нашли широкое применение в различных отраслях машиностроения. Они используются при производстве:
- Пресс-форм и штампов – для сложной объемной обработки
- Автомобильных компонентов – коробок передач, деталей двигателя
- Аэрокосмических деталей – лопаток турбин, элементов конструкций
- Медицинского оборудования – протезов, хирургических инструментов
- Электронных устройств – корпусов, теплоотводов
💡 Практические советы
- При выборе диаметра стола учитывайте не только размер заготовки, но и необходимость места для крепления
- Для тяжелых деталей обращайте внимание на допустимую нагрузку с бабкой – этот параметр часто ниже номинального
- Проверяйте совместимость интерфейса ЧПУ стола с вашим станком перед покупкой
- Регулярно обслуживайте пневмосистему – качество сжатого воздуха влияет на надежность торможения
Типы индексных поворотных столов
В нашем каталоге представлены различные модификации оборудования, адаптированные под конкретные производственные задачи:

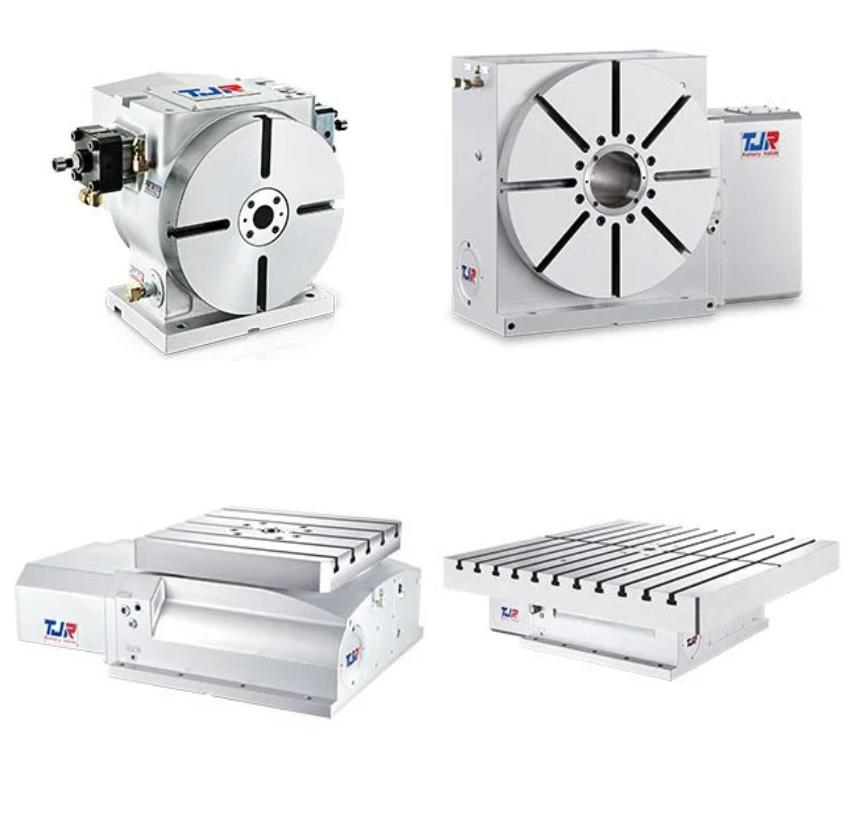

Горизонтальные столы с ЧПУ
Модели серии HHI предназначены для интеграции в автоматизированные линии. Они оснащены сервоприводами и управляются непосредственно от системы ЧПУ станка. Идеальны для сложных многооперационных процессов, где требуется высокая скорость позиционирования и точность.
Ручные столы с пневматическим тормозом
Серии HC и HHC сочетают доступность ручного управления с надежностью пневматической фиксации. Оператор вручную устанавливает угол поворота, после чего стол автоматически фиксируется в заданной позиции. Отличное решение для мелкосерийного производства.
⚠️ Частые ошибки при выборе
- Недооценка массы заготовки с учетом крепежных элементов
- Пренебрежение проверкой давления в пневмосистеме предприятия
- Выбор стола без учета будущего расширения номенклатуры изделий
- Экономия на точности позиционирования для задач, требующих высокой повторяемости
Критерии выбора оборудования
Правильный подбор индексного поворотного стола требует комплексного подхода. Основные факторы, которые следует учитывать:
- Технологические задачи – определяют требуемую точность и скорость позиционирования
- Габариты и масса заготовок – влияют на выбор диаметра стола и допустимой нагрузки
- Степень автоматизации – определяет необходимость в ЧПУ управлении
- Условия эксплуатации – наличие пневмомагистрали, требования к чистоте
- Бюджетные ограничения – баланс между стоимостью и функциональностью
🔧 Технические нюансы
- Сквозное отверстие в столе позволяет обрабатывать длинные детали и использовать различные приспособления
- Усилие торможения напрямую влияет на качество обработки – при недостаточном усилии возможна вибрация
- Рабочее давление тормоза должно соответствовать параметрам пневмосистемы вашего предприятия
- Вес нетто стола важен при проектировании станины станка или отдельного основания
Сравнительная характеристика популярных моделей
| Модель | Диаметр, мм | Нагрузка, Н·м | Тип управления | Область применения |
|---|---|---|---|---|
| HC-255A | 255 | 1200 | ручной | Мелкие детали, инструментальное производство |
| HC-320A | 320 | 1800 | ручной | Среднегабаритные детали, ремонтные мастерские |
| HHC-500 | 500 | 3500 | ручной | Крупные заготовки, серийное производство |
| HHI-400 | 400 | 4500 | ЧПУ | Автоматизированные линии, сложные операции |
| HHI-1000×1000 | 1000 | 9000 | ЧПУ | Крупногабаритные тяжелые детали, авиационная промышленность |
Эксплуатация и обслуживание
Для обеспечения длительного срока службы индексных поворотных столов рекомендуется соблюдать регламент технического обслуживания. Регулярная очистка рабочих поверхностей, контроль состояния подшипниковых узлов и проверка герметичности пневмосистемы – обязательные процедуры. Особое внимание следует уделять чистоте сжатого воздуха, так как загрязнения могут вывести из строя механизм торможения.
Глоссарий терминов
Точность позиционирования – максимальное отклонение фактического положения стола от заданного, измеряется в угловых секундах.
Допустимая нагрузка с бабкой – максимальная масса заготовки, которую можно обрабатывать при использовании дополнительной опоры.
Усилие торможения – сила, с которой стол фиксируется в рабочем положении, определяет устойчивость к вибрациям при обработке.
Сквозное отверстие – центральное отверстие в столе, используемое для установки приспособлений или обработки длинных деталей.
Мнение эксперта: В современном машиностроении индексные поворотные столы стали неотъемлемым элементом гибких производственных систем. За 15 лет работы с этим оборудованием я наблюдал, как требования к точности постоянно ужесточаются – если раньше допуск ±30 секунд считался приемлемым, то сегодня для многих задач требуется ±5 секунд и лучше. Особенно важно правильно рассчитывать динамические нагрузки – многие покупатели учитывают только статическую массу заготовки, забывая о силах резания, которые могут в несколько раз превышать вес детали. Для тяжелых режимов обработки рекомендую выбирать столы с запасом по усилию торможения не менее 30%.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
