Губки для станочных тисков

Сменные рабочие накладки являются важным компонентом оснастки для фрезерных, сверлильных и других видов станочного оборудования. Они устанавливаются непосредственно на губки тисков и непосредственно контактируют с заготовкой, обеспечивая ее надежное крепление без повреждения поверхности.

Основные типы и конструктивные особенности

В зависимости от характера выполняемых работ и требований к фиксации заготовок, губки для тисков различаются по нескольким ключевым параметрам, определяющим их функциональность и область применения.

Типы рабочей поверхности

Конфигурация рабочей поверхности напрямую влияет на качество фиксации и область применения губок:

• Гладкие губки - обеспечивают равномерное распределение давления по всей площади контакта, идеальны для обработки готовых поверхностей, полированных деталей и материалов, склонных к деформации
• Рифленые губки - имеют насечку в виде диагональных или прямых канавок, создающих повышенное сцепление с поверхностью заготовки, рекомендованы для черновой обработки и работы с деталями сложной формы

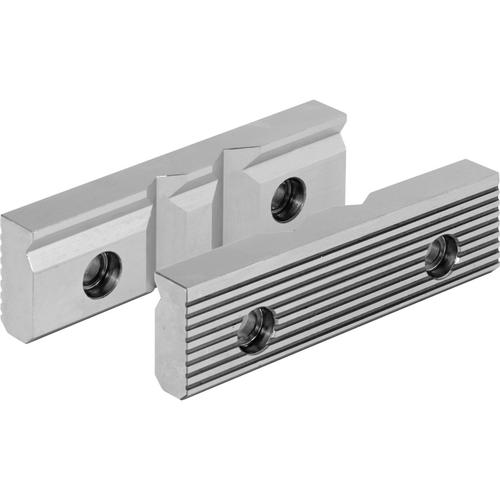

• Специализированные губки - могут иметь V-образные пазы для фиксации круглых заготовок, ступенчатую конструкцию или магнитное основание

Материалы изготовления и покрытия

Для обеспечения долговечности и сохранения геометрических параметров губки изготавливаются из различных марок стали с соответствующими защитными покрытиями:

• Конструкционная сталь - стандартный вариант для большинства операций, обеспечивающий баланс между прочностью и стоимостью
• Инструментальная сталь - отличается повышенной износостойкостью, применяется в условиях интенсивной эксплуатации
• Закаленная сталь - подвергается термической обработке для увеличения твердости и стойкости к деформациям
• Антикоррозийные покрытия - оксидирование, фосфатирование или цинкование защищают поверхность от воздействия охлаждающих жидкостей и влажной среды

Технические характеристики и параметры выбора

При подборе сменных губок необходимо учитывать несколько ключевых параметров, определяющих их совместимость с конкретной моделью тисков и характером выполняемых работ.

Геометрические параметры

Критерии выбора по типу обработки

В зависимости от технологического процесса рекомендуется следующий подбор губок:

• Фрезерные работы - рифленые губки для надежной фиксации при переменных нагрузках
• Сверлильные операции - гладкие губки с равномерным распределением давления
• Шлифовальные работы - специализированные губки с минимальным выступанием над поверхностью тисков
• Сборочные операции - губки с защитными накладками для фиксации готовых изделий

Области применения и эксплуатационные особенности

Сменные губки для тисков находят применение в различных отраслях промышленности, где требуется точная фиксация заготовок при механической обработке.

Основные сферы использования

• Машиностроение и металлообработка - фрезерные, сверлильные и шлифовальные операции
• Приборостроение - обработка мелких и средних деталей с высокими требованиями к точности
• Производство оснастки и инструмента - изготовление пресс-форм, штампов и специального инструмента
• Ремонтные предприятия - восстановление и доработка деталей оборудования
• Образовательные учреждения - оснащение учебных мастерских и лабораторий

Эксплуатация и обслуживание

Для обеспечения длительного срока службы и сохранения точности фиксации рекомендуется:

• Регулярно очищать рабочую поверхность от стружки и загрязнений
• Периодически проверять равномерность износа и геометрию губок
• Хранить запасные комплекты в сухом месте с защитой от коррозии
• Своевременно заменять губки при появлении признаков значительного износа

Стандарты и совместимость

Большинство производителей станочных тисков придерживаются общепринятых стандартов крепления сменных губок, что обеспечивает взаимозаменяемость оснастки.

Распространенные стандарты установки

• GT100 - для тисков с шириной губок 100 мм, шаг крепежных отверстий 80 мм
• GT125 - для тисков с шириной губок 125 мм, шаг крепежных отверстий 100 мм
• GT150 - для тисков с шириной губок 150 мм, шаг крепежных отверстий 120 мм
• Универсальные системы - с регулируемым или модульным креплением

При выборе губок важно учитывать не только геометрические размеры, но и расположение крепежных отверстий, их диаметр и шаг. Несоответствие этих параметров может сделать невозможной установку губок на тиски конкретной модели.

Мнение эксперта: В практике промышленной эксплуатации регулярная замена губок для тисков - не расходная статья, а инвестиция в качество продукции. Изношенные губки с отклонением плоскости всего на 0,1 мм могут вызывать смещение заготовки до 0,05 мм при силовом фрезеровании, что для прецизионных деталей критично. Рекомендую иметь не менее 3-4 комплектов губок разного типа на каждый станок: гладкие для чистовой обработки, рифленые для черновой, и специализированные для нестандартных деталей. Статистика нашего предприятия показывает, что своевременная замена губок снижает процент брака на 7-12% в зависимости от сложности операций.

— Алексей Волков, ведущий инженер-технолог машиностроительного предприятия, стаж 15+ лет
