Гайки ШВП

Предназначены для преобразования вращательного движения в линейное в шарико-винтовых передачах. Обеспечивают высокую точность позиционирования и долговечность работы механизмов.

Найдено товаров: 17

Сортировка:

Наименование	Высота	Количество дорожек качения	Диаметр отверстия	Цена
Гайка ШВП HIWIN R40-10K4-FSC фланцевая катанная шаг 10мм диаметр 40мм	-	-	-	18 487 ₽
Гайка шариковая винтовая SFU3210 фланцевая стальная шаг 10 мм грузоподъемность 33900 Н	62 мм	4	32 мм
Гайка шарико-винтовой пары SFU2010 фланцевая стальная шаг 10мм Coa 21100Н	44 мм	3	20 мм
Гайка шарико-винтовой пары SFU2510 фланцевая стальная шариковая с 4 дорожками качения	48 мм	4	25 мм
Гайка ШВП HIWIN R12-4T3-RSI цилиндрическая для катанных валов диаметр 12 мм шаг 4 мм	-	-	-
Гайка ШВП HIWIN R8-2.5T2-RSI катанная шариковая Ø8 мм шаг 2,5 мм BD1.5	-	-	-
Гайка ШВП SFU1204 шариковая фланцевая для ЧПУ станков и 3D-принтеров шаг 4 мм	34 мм	3	12 мм
Гайка ШВП SFU1605 шариковая фланцевая с 3 дорожками качения, сталь, шаг 5мм	40 мм	3	16 мм
Гайка ШВП SFU1610 шариковая фланцевая шаг 10мм диаметр 16мм статическая грузоподъемность 12500Н	-	-	-
Гайка ШВП SFU2005 шариковая фланцевая с 3 дорожками качения, шаг 5 мм, сталь	44 мм	3	20 мм
Гайка ШВП SFU2505 шариковая фланцевая стальная шаг 5мм грузоподъемность 10600Н	48 мм	3	25 мм
Гайка ШВП SFU3205 шариковая фланцевая с 4 дорожками качения шаг 5 мм	62 мм	4	32 мм
Гайка ШВП SFU4005 шариковая фланцевая с 4 дорожками качения шаг 5 мм	67 мм	4	36 мм
Гайка ШВП SFU4010 шариковая фланцевая с 4 дорожками качения, шаг 10 мм, сталь	-	4	-

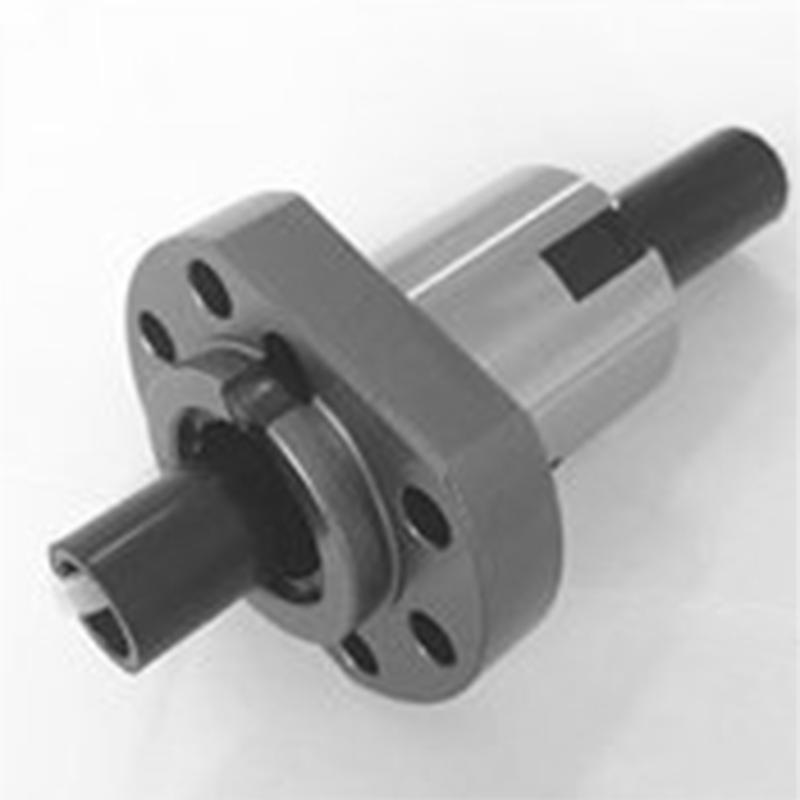

Гайка ШВП SFU4020 шариковая самовозвратная фланцевая для станков и приводов	60 мм	-	-
Гайка ШВП SFU5010 шариковая фланцевая для станков с ЧПУ шаг 10 мм грузоподъемность 4450 Н	85 мм	4	50 мм
Гайка ШВП SFU6310 шариковая фланцевая с 4 дорожками качения шаг 10 мм	95 мм	4	63 мм

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Гайки ШВП". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Гайки ШВП – ключевой элемент шарико-винтовых пар, обеспечивающий плавное и точное перемещение в станках ЧПУ, промышленных роботах и другом прецизионном оборудовании. От качества изготовления и правильного подбора гайки зависит ресурс всего узла.

Конструкция и принцип работы

Гайка ШВП имеет внутреннюю резьбу с рециркулирующими шариками, которые передают усилие между винтом и гайкой. Такая конструкция обеспечивает КПД до 90% и значительно снижает трение по сравнению с традиционными винтовыми парами.

Основные технические характеристики

Параметр	Описание
Внешний диаметр (D)	От 12 до 50 мм
Шаг резьбы	4, 5, 10, 20 мм
Динамическая грузоподъемность (Ca)	До 15 000 Н
Статическая грузоподъемность (Coa)	До 30 000 Н

Критерии выбора

При подборе гайки ШВП необходимо учитывать:

Нагрузочные характеристики (осевая и радиальная нагрузка)
Требуемую точность позиционирования
Скорость перемещения
Условия эксплуатации (температура, запыленность)

💡 Практические советы

Для высокоскоростных применений выбирайте гайки с предварительным натягом
При больших нагрузках используйте гайки с увеличенным диаметром шариков
Регулярно смазывайте пару для увеличения ресурса

⚠️ Частые ошибки при выборе

Несоответствие шага винта и гайки
Игнорирование радиальных нагрузок
Неправильный расчет ресурса при циклических нагрузках

Мнение эксперта: В 80% случаев преждевременного выхода из строя ШВП виноваты неправильный монтаж и отсутствие смазки. Для тяжелых режимов работы рекомендую гайки с 4-мя рядами шариков – их ресурс в 1,5-2 раза выше стандартных. При скорости перемещения свыше 1 м/с обязательно используйте гайки с оптимизированным профилем канавок.

— Алексей Петров, ведущий инженер по мехатронным системам, стаж 18 лет
