Фрезерные оправки

Предназначены для точного крепления фрез на металлорежущих станках. Обеспечивают надежную фиксацию инструмента и высокое качество обработки деталей. Используются в машиностроении, приборостроении и других отраслях промышленности.

HSK

MAS 403 BT

NT DIN 2080

SK DIN 69871

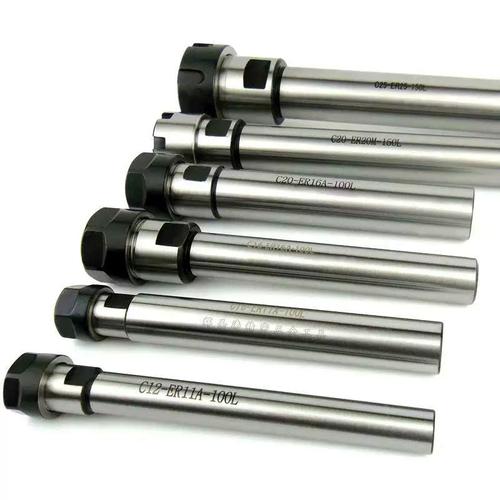

Прямой хвостовик

Хвостовик Морзе

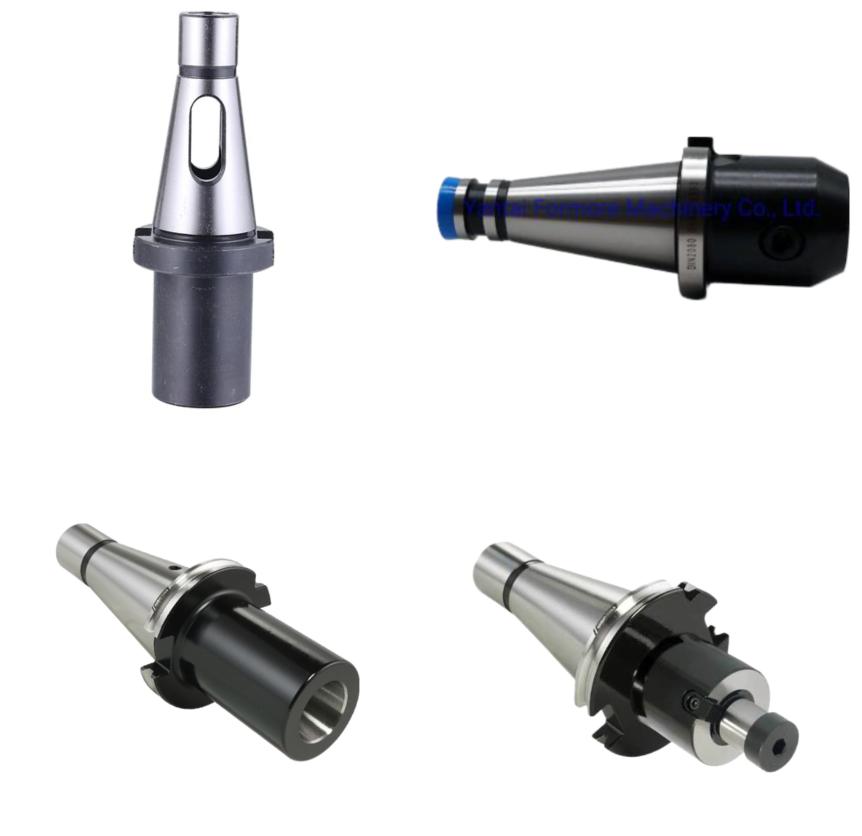

ISO

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Фрезерные оправки". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Эти важные компоненты фрезерной оснастки служат промежуточным звеном между шпинделем станка и режущим инструментом. От их точности и надежности напрямую зависит качество обработки, производительность оборудования и срок службы фрез.

Основные виды и конструктивные особенности

Современные фрезерные оправки различаются по конструкции, способу крепления и назначению. Наиболее распространены консольные модели, которые устанавливаются одним концом в шпиндель станка, а на другом конце закрепляется фреза. Такая конструкция обеспечивает хорошую доступность к зоне обработки и простоту обслуживания.

Классификация по типу крепления

В зависимости от способа фиксации в шпинделе станка различают оправки с конусом Морзе, метрическим конусом или специальными фланцевыми соединениями. Каждый тип имеет свои преимущества и области применения.

💡 Практические советы

При выборе оправки учитывайте не только тип конуса, но и максимальную нагрузку, которую она может выдержать
Регулярно проверяйте биение оправки – даже незначительное отклонение может привести к браку
Храните оправки в вертикальном положении или на специальных стеллажах для предотвращения деформации

Стандарты и нормативы

В промышленности применяются различные системы стандартов, определяющие геометрические параметры и требования к точности фрезерных оправок. Наиболее распространен международный стандарт ISO, который обеспечивает унификацию и взаимозаменяемость оснастки.

Система ISO

Оправки стандарта ISO характеризуются высокой степенью унификации и широко применяются на современном оборудовании. Они обеспечивают точное позиционирование инструмента и стабильность обработки.

Параметр	Значение	Примечание
Класс точности	IT6-IT7	Для прецизионной обработки
Биение	0,003-0,01 мм	На расстоянии 150 мм от торца
Материал	Легированная сталь	Термообработка HRC 58-62

⚠️ Частые ошибки при выборе

Игнорирование класса точности оправки при работе с прецизионными деталями
Несоответствие типа конуса оправки и шпинделя станка
Использование изношенных оправок для ответственных операций

Критерии выбора

При подборе фрезерной оправки необходимо учитывать несколько ключевых факторов, которые влияют на эффективность работы и качество обработки.

Технические параметры

Основными характеристиками являются: диаметр посадочного места под фрезу, длина рабочей части, тип конуса, максимально допустимая нагрузка и класс точности. Эти параметры должны соответствовать техническим требованиям конкретной операции.

Области применения

Фрезерные оправки используются в различных отраслях промышленности: от массового производства в автомобилестроении до единичного изготовления сложных деталей в авиакосмической отрасли. В каждом случае требования к оснастке могут значительно отличаться.

🔧 Технические нюансы

Для высокоскоростной обработки применяются специальные балансированные оправки
При работе с твердыми материалами важна жесткость конструкции
Термостабильные оправки сохраняют геометрию при изменении температуры

Эксплуатация и обслуживание

Правильная эксплуатация фрезерных оправок значительно продлевает их срок службы и обеспечивает стабильное качество обработки. Регулярное техническое обслуживание включает очистку посадочных поверхностей, проверку биения и визуальный контроль состояния.

Глоссарий терминов

Биение – отклонение оси вращения оправки от идеальной траектории. Измеряется в миллиметрах или микронах.

Конус Морзе – стандартизированная коническая поверхность для крепления инструмента в шпинделе станка.

Балансировка – процесс устранения дисбаланса вращающихся деталей для снижения вибрации.

Мнение эксперта: В современном производстве требования к точности фрезерных оправок постоянно повышаются. Если 10 лет назад допустимое биение 0,01 мм считалось нормой, то сегодня для ответственных операций требуются оправки с биением не более 0,003 мм. Особое внимание стоит уделять термостабильности – при длительной работе температура оправки может повышаться на 15-20°C, что приводит к изменению геометрии на 5-8 микрон. Рекомендую выбирать оправки с твердостью не менее HRC 60 и обязательной балансировкой для скоростей свыше 8000 об/мин. Статистика показывает, что использование качественных оправок снижает процент брака на 12-15% и увеличивает стойкость инструмента на 20-25%.

— Алексей Волков, ведущий инженер-технолог по металлообработке, стаж 18 лет
