Специализированные цанговые патроны с интегрированной системой подачи охлаждающей жидкости (СОЖ) представляют собой современное решение для интенсивной механической обработки. Они сочетают в себе высокую точность позиционирования инструмента с эффективным охлаждением режущей кромки, что особенно важно при работе с твердыми материалами и на высоких скоростях резания.

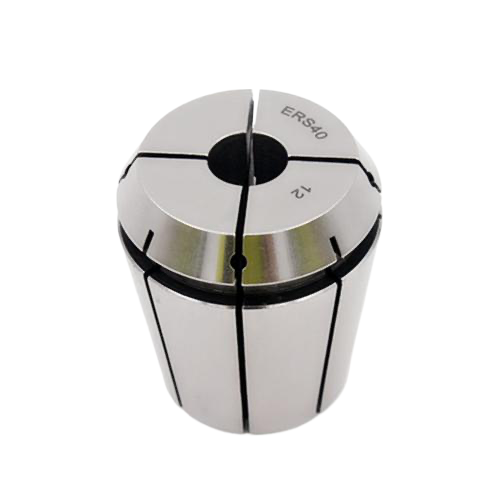

Конструктивные особенности и принцип работы
Основное отличие цанг ER под СОЖ от стандартных моделей заключается в наличии специальных каналов для подвода охлаждающей жидкости непосредственно к режущему инструменту. Конструкция предусматривает герметичное соединение, предотвращающее утечки и обеспечивающее направленную подачу СОЖ под высоким давлением.
Ключевые технические параметры
При выборе цанг ER с системой подачи СОЖ необходимо учитывать несколько критически важных характеристик:
| Параметр | Описание | Типичные значения |
|---|---|---|
| Размерность цанги | Стандартный типоразмер ER (ER16, ER20, ER25, ER32, ER40) | ER16 - ER40 |
| Зажимной диаметр | Диапазон зажимаемых инструментов | 1-26 мм в зависимости от типоразмера |
| Рабочее давление СОЖ | Максимальное давление охлаждающей жидкости | До 70 бар |
| Точность позиционирования | Биение инструмента после зажима | 0.005-0.015 мм |
| Материал изготовления | Используемые сплавы | Сталь инструментальная, закаленная |
Преимущества использования цанг с подачей СОЖ
Интеграция системы охлаждения в цанговый механизм обеспечивает ряд существенных преимуществ по сравнению с традиционными методами охлаждения:
- Повышение производительности - возможность увеличения скоростей резания на 20-40%
- Улучшение качества обработки - предотвращение термических деформаций заготовки
- Увеличение стойкости инструмента - снижение износа режущих кромок
- Эффективное удаление стружки - предотвращение заклинивания в глубоких пазах
- Снижение вибрации - стабильный процесс резания даже при большой длине вылета
💡 Практические советы
- При выборе цанги учитывайте не только диаметр инструмента, но и требуемое давление СОЖ для конкретного материала
- Регулярно проверяйте состояние уплотнительных элементов для предотвращения протечек
- Используйте только совместимые переходники и патроны для обеспечения герметичности системы
- При работе с алюминиевыми сплавами рекомендуется давление СОЖ не менее 20 бар
Области применения и специфика использования
Цанги ER с подачей СОЖ нашли широкое применение в различных отраслях промышленности, где требуется высокоточная обработка с интенсивным теплоотводом:
Обработка труднообрабатываемых материалов
При работе с нержавеющими сталями, титановыми сплавами и жаропрочными материалами эффективное охлаждение становится критически важным фактором. Цанги с подачей СОЖ позволяют поддерживать стабильную температуру в зоне резания, предотвращая отпуск инструмента и обеспечивая стабильное качество поверхности.
Глубокое фрезерование и сверление
При обработке глубоких полостей и отверстий традиционные методы охлаждения часто оказываются неэффективными. Направленная подача СОЖ через цангу обеспечивает доставку охлаждающей жидкости непосредственно к режущим кромкам, даже при значительной глубине резания.
⚠️ Частые ошибки при выборе
- Игнорирование требований к чистоте СОЖ - твердые частицы могут засорить каналы
- Несоответствие давления СОЖ возможностям цанги - приводит к преждевременному износу
- Использование несовместимых инструментов - нарушает герметичность системы
- Пренебрежение регулярным обслуживанием - снижает эффективность охлаждения
Критерии выбора и совместимость
Правильный подбор цанги ER под СОЖ требует учета нескольких ключевых факторов:
Совместимость с оборудованием
Перед приобретением необходимо убедиться в совместимости цанги с имеющимся оборудованием. Особое внимание следует уделить:
- Типу шпинделя станка и системе крепления инструмента
- Возможностям системы подачи СОЖ (максимальное давление, производительность)
- Наличию соответствующих переходников и крепежных элементов
Точность и качество изготовления
Прецизионные цанги отличаются повышенными требованиями к точности изготовления. При выборе обращайте внимание на:
- Класс точности (стандартный или прецизионный)
- Качество обработки поверхностей
- Наличие сертификатов соответствия
- Репутацию производителя
🔧 Технические нюансы
- Прецизионные цанги ER обеспечивают биение менее 0.008 мм на длине 3D
- Герметичные модели поддерживают давление до 70 бар без протечек
- Специальные уплотнения сохраняют эффективность при температурах от -10°C до +80°C
- Оптимальный зажим инструмента достигается при выступании из цанги на 2/3 ее длины
Эксплуатация и обслуживание
Для обеспечения длительного срока службы и поддержания точности цанг ER с подачей СОЖ необходимо соблюдать определенные правила эксплуатации:
Регулярное обслуживание
Систематическая очистка каналов подачи СОЖ от загрязнений и остатков стружки предотвращает снижение эффективности охлаждения. Рекомендуется проводить визуальный контроль состояния уплотнений после каждых 200 часов работы.
Правила установки инструмента
Корректная установка инструмента в цангу влияет не только на точность обработки, но и на герметичность системы подачи СОЖ. Необходимо обеспечить чистоту сопрягаемых поверхностей и равномерное затягивание гайки с рекомендованным моментом.
Глоссарий терминов
- СОЖ - смазочно-охлаждающая жидкость
- Биение - радиальное отклонение инструмента от оси вращения
- Прецизионная цанга - цанга повышенной точности с минимальным биением
- Рабочее давление - максимальное давление СОЖ, которое может выдержать цанга без потери герметичности
- Зажимной диапазон - диапазон диаметров инструментов, которые может зажать цанга
Мнение эксперта: В современном машиностроении использование цанг ER с системой подачи СОЖ стало стандартом для высокоскоростной обработки. Наш опыт показывает, что правильный подбор таких цанг позволяет увеличить стойкость инструмента на 35-50% при обработке нержавеющих сталей и на 60-80% при работе с алюминиевыми сплавами. Особенно важно учитывать, что для разных материалов требуются различные давления СОЖ: для алюминия оптимально 15-25 бар, для сталей - 30-50 бар, а для труднообрабатываемых сплавов - до 70 бар. Регулярный контроль состояния уплотнений и чистоты каналов - залог стабильной работы системы.
— Алексей Волков, ведущий инженер-технолог по металлообрабатывающему оборудованию, стаж 18 лет
