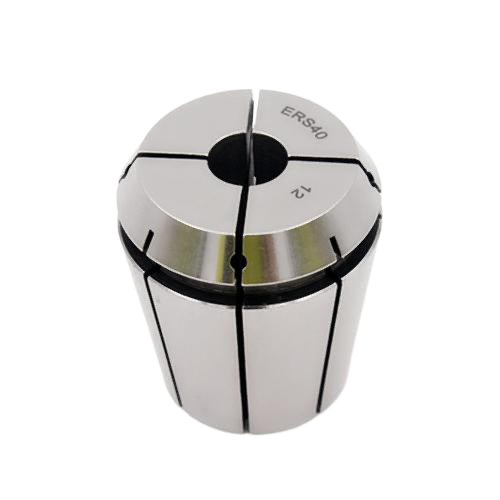

Цанги ER с подачей СОЖ

Специализированные цанговые патроны с интегрированной системой подачи охлаждающей жидкости (СОЖ) представляют собой современное решение для интенсивной механической обработки. Они сочетают в себе высокую точность позиционирования инструмента с эффективным охлаждением режущей кромки, что особенно важно при работе с твердыми материалами и на высоких скоростях резания.

Конструктивные особенности и принцип работы

Основное отличие цанг ER под СОЖ от стандартных моделей заключается в наличии специальных каналов для подвода охлаждающей жидкости непосредственно к режущему инструменту. Конструкция предусматривает герметичное соединение, предотвращающее утечки и обеспечивающее направленную подачу СОЖ под высоким давлением.

Ключевые технические параметры

При выборе цанг ER с системой подачи СОЖ необходимо учитывать несколько критически важных характеристик:

Преимущества использования цанг с подачей СОЖ

Интеграция системы охлаждения в цанговый механизм обеспечивает ряд существенных преимуществ по сравнению с традиционными методами охлаждения:

• Повышение производительности - возможность увеличения скоростей резания на 20-40%
• Улучшение качества обработки - предотвращение термических деформаций заготовки
• Увеличение стойкости инструмента - снижение износа режущих кромок
• Эффективное удаление стружки - предотвращение заклинивания в глубоких пазах
• Снижение вибрации - стабильный процесс резания даже при большой длине вылета

Области применения и специфика использования

Цанги ER с подачей СОЖ нашли широкое применение в различных отраслях промышленности, где требуется высокоточная обработка с интенсивным теплоотводом:

Обработка труднообрабатываемых материалов

При работе с нержавеющими сталями, титановыми сплавами и жаропрочными материалами эффективное охлаждение становится критически важным фактором. Цанги с подачей СОЖ позволяют поддерживать стабильную температуру в зоне резания, предотвращая отпуск инструмента и обеспечивая стабильное качество поверхности.

Глубокое фрезерование и сверление

При обработке глубоких полостей и отверстий традиционные методы охлаждения часто оказываются неэффективными. Направленная подача СОЖ через цангу обеспечивает доставку охлаждающей жидкости непосредственно к режущим кромкам, даже при значительной глубине резания.

Критерии выбора и совместимость

Правильный подбор цанги ER под СОЖ требует учета нескольких ключевых факторов:

Совместимость с оборудованием

Перед приобретением необходимо убедиться в совместимости цанги с имеющимся оборудованием. Особое внимание следует уделить:

• Типу шпинделя станка и системе крепления инструмента
• Возможностям системы подачи СОЖ (максимальное давление, производительность)
• Наличию соответствующих переходников и крепежных элементов

Точность и качество изготовления

Прецизионные цанги отличаются повышенными требованиями к точности изготовления. При выборе обращайте внимание на:

• Класс точности (стандартный или прецизионный)
• Качество обработки поверхностей
• Наличие сертификатов соответствия
• Репутацию производителя

Эксплуатация и обслуживание

Для обеспечения длительного срока службы и поддержания точности цанг ER с подачей СОЖ необходимо соблюдать определенные правила эксплуатации:

Регулярное обслуживание

Систематическая очистка каналов подачи СОЖ от загрязнений и остатков стружки предотвращает снижение эффективности охлаждения. Рекомендуется проводить визуальный контроль состояния уплотнений после каждых 200 часов работы.

Правила установки инструмента

Корректная установка инструмента в цангу влияет не только на точность обработки, но и на герметичность системы подачи СОЖ. Необходимо обеспечить чистоту сопрягаемых поверхностей и равномерное затягивание гайки с рекомендованным моментом.

Глоссарий терминов

• СОЖ - смазочно-охлаждающая жидкость
• Биение - радиальное отклонение инструмента от оси вращения
• Прецизионная цанга - цанга повышенной точности с минимальным биением
• Рабочее давление - максимальное давление СОЖ, которое может выдержать цанга без потери герметичности
• Зажимной диапазон - диапазон диаметров инструментов, которые может зажать цанга

Мнение эксперта: В современном машиностроении использование цанг ER с системой подачи СОЖ стало стандартом для высокоскоростной обработки. Наш опыт показывает, что правильный подбор таких цанг позволяет увеличить стойкость инструмента на 35-50% при обработке нержавеющих сталей и на 60-80% при работе с алюминиевыми сплавами. Особенно важно учитывать, что для разных материалов требуются различные давления СОЖ: для алюминия оптимально 15-25 бар, для сталей - 30-50 бар, а для труднообрабатываемых сплавов - до 70 бар. Регулярный контроль состояния уплотнений и чистоты каналов - залог стабильной работы системы.

— Алексей Волков, ведущий инженер-технолог по металлообрабатывающему оборудованию, стаж 18 лет
