Цанговые зажимные патроны типа ER представляют собой универсальную систему для крепления режущего инструмента с цилиндрическим хвостовиком. Благодаря своей конструкции с разрезной пружинящей цангой, они обеспечивают равномерное обжатие инструмента по всей длине контактной поверхности, что гарантирует надежную фиксацию и высокую точность центрирования.
Конструктивные особенности и преимущества системы ER

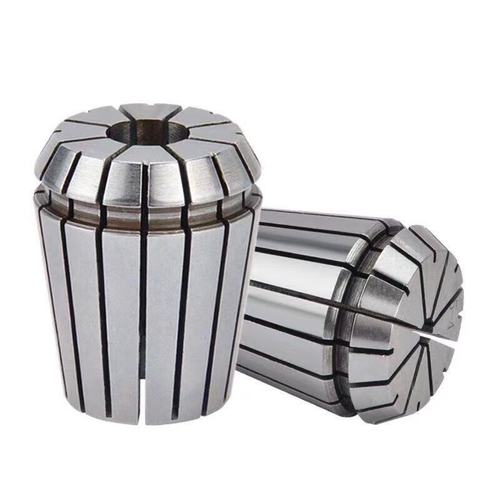

Система цанг ER состоит из трех основных элементов: самой цанги, зажимной гайки и корпуса патрона. Цанга имеет коническую наружную поверхность и цилиндрическое отверстие с продольными пропилами, которые создают упругие лепестки. При затягивании гайки цанга втягивается в коническое отверстие патрона, равномерно сжимаясь и фиксируя инструмент.
Ключевые преимущества цанг ER:
- Высокая точность центрирования - биение не превышает 0.005-0.015 мм у прецизионных моделей
- Универсальность - один размер цанги охватывает диапазон диаметров до 1 мм
- Равномерное распределение усилия зажима по всей длине контакта
- Возможность зажима инструментов разного диаметра без замены цанги
- Широкий диапазон типоразмеров от ER-8 до ER-50
- Совместимость с большинством современных станков
Основные технические характеристики
При выборе цанг ER необходимо учитывать несколько ключевых параметров, которые определяют их совместимость с оборудованием и возможности применения.
Типоразмеры и конусность
Наиболее распространенными типоразмерами являются ER-11, ER-16, ER-20, ER-25, ER-32 и ER-40. Цифра обозначает максимальный диаметр зажимаемого инструмента в миллиметрах. Конусность цанг стандартизирована и составляет 8°24' для всех размеров.
Точность центрирования
Различают цанги стандартной и прецизионной точности. Стандартные обеспечивают биение до 0.02 мм, прецизионные - до 0.008 мм и менее. Выбор зависит от требований к точности обработки.
| Типоразмер | Диапазон зажима, мм | Макс. диаметр, мм | Типовая точность, мм |
|---|---|---|---|
| ER-11 | 1-7 | 7 | 0.008-0.015 |
| ER-16 | 1-10 | 10 | 0.008-0.015 |
| ER-20 | 1-13 | 13 | 0.010-0.020 |
| ER-25 | 1-16 | 16 | 0.010-0.020 |
| ER-32 | 2-20 | 20 | 0.015-0.025 |
| ER-40 | 3-26 | 26 | 0.015-0.025 |
Материалы изготовления и срок службы
Качество цанг напрямую зависит от материала изготовления и технологии производства. Для стандартных применений используются цанги из инструментальной стали, для тяжелых режимов работы - из высоколегированных сталей с дополнительной термообработкой.
💡 Практические советы
- Подбирайте цангу так, чтобы диаметр инструмента находился в средней трети диапазона зажима цанги
- Регулярно очищайте посадочные поверхности от стружки и загрязнений
- Используйте динамометрический ключ для соблюдения рекомендуемого момента затяжки
- Храните цанги в защитных кейсах для предотвращения повреждений
Критерии выбора цанг ER
При комплектации станочного оборудования цангами ER следует учитывать несколько важных факторов:
- Типоразмер - должен соответствовать патрону станка и диаметру используемого инструмента
- Точность - для чистовой обработки выбирайте прецизионные цанги, для черновой - стандартные
- Материал - для интенсивной эксплуатации предпочтительнее цанги из износостойких сталей
- Комплектация - наборы цанг разного диаметра более экономичны при частой смене инструмента
- Производитель - отдавайте предпочтение проверенным брендам с гарантией качества
⚠️ Частые ошибки при выборе
- Использование цанг несоответствующего типоразмера - приводит к преждевременному износу
- Превышение момента затяжки - вызывает деформацию цанги и снижение точности
- Несоблюдение чистоты посадочных поверхностей - увеличивает биение инструмента
- Экономия на качестве - дешевые цанги часто имеют нестабильную точность центрирования
Области применения и совместимость
Цанги ER нашли широкое применение в различных видах металлообрабатывающего оборудования благодаря своей универсальности и надежности.
Основные сферы использования:
- Фрезерные станки с ЧПУ и универсальные - для крепления концевых фрез, сверл, зенковок
- Токарные станки - для зажима расточных резцов, сверл, разверток в револьверных головках
- Сверлильные станки - как альтернатива стандартным патронам для повышения точности
- Граверные станки - для миниатюрного инструмента при точных работах
- Специальное оборудование - в составе оснастки для автоматических линий
🔧 Технические нюансы
- Цанги ER совместимы только с соответствующими зажимными гайками и патронами
- Для достижения максимальной точности рекомендуется использовать цанги и патроны одного производителя
- Ресурс цанги зависит от интенсивности эксплуатации и обычно составляет 5000-15000 циклов зажима
- Признаки износа: снижение усилия зажима, увеличение биения, появление следов износа на лепестках
Комплектация и хранение

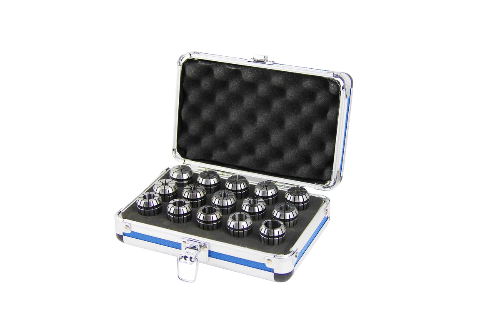

Цанги ER часто поставляются в наборах, что позволяет иметь под рукой весь необходимый диапазон диаметров для конкретного типоразмера. Наборы комплектуются защитными кейсами из дерева или металла, обеспечивающими правильное хранение и защиту от повреждений.
Преимущества покупки наборов:
- Экономия по сравнению с покупкой отдельных цанг
- Гарантированная совместимость всех цанг в наборе
- Удобство хранения и транспортировки
- Возможность комплектации под конкретные технологические задачи
Мнение эксперта: В нашей практике более 70% проблем с точностью обработки связаны с неправильным подбором или износом цанговой оснастки. Особенно критичен выбор цанг для высокооборотной обработки - здесь экономия в 10-15% на цангах может обернуться потерями в 3-4 раза больше из-за брака и простоев. Рекомендую обязательно учитывать фактическую скорость вращения шпинделя: для оборотов свыше 8000 об/мин подходят только прецизионные цанги класса точности не ниже 0.008 мм, при этом момент затяжки должен контролироваться динамометрическим ключом с точностью ±5%. На производствах с трехсменной работой мы заменяем цанги планово каждые 6-8 месяцев, даже при отсутствии видимых признаков износа - это позволяет стабилизировать качество обработки и избежать внеплановых остановок оборудования.
— Сергей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
Заключение
Правильный выбор и эксплуатация цанг ER являются важным фактором обеспечения точности и эффективности металлообрабатывающих операций. Универсальность, надежность и высокая точность системы ER делают ее оптимальным решением для большинства современных станков. Инвестиции в качественную цанговую оснастку быстро окупаются за счет повышения качества продукции и снижения брака.
