Электромагнитные клапаны

Электромагнитные клапаны представляют собой современные устройства автоматизации, которые нашли широкое применение в промышленных системах управления технологическими процессами. Их основное назначение – дистанционное управление потоками жидкостей, газов и других рабочих сред без необходимости механического воздействия оператора.

Принцип работы и конструктивные особенности

Основой функционирования соленоидных клапанов является электромагнитная катушка (соленоид), которая при подаче напряжения создает магнитное поле. Это поле воздействует на сердечник, соединенный с запорным элементом, вызывая его перемещение и соответственно открытие или закрытие проходного сечения.

Ключевые конструктивные элементы

• Электромагнитная катушка – преобразует электрическую энергию в механическое движение
• Запорный элемент – непосредственно перекрывает поток рабочей среды
• Уплотнительные материалы – обеспечивают герметичность в закрытом положении
• Корпус – выдерживает рабочее давление и воздействие агрессивных сред

Основные типы электромагнитных клапанов

В нашем каталоге представлены различные модификации соленоидных клапанов, предназначенные для решения конкретных технологических задач.

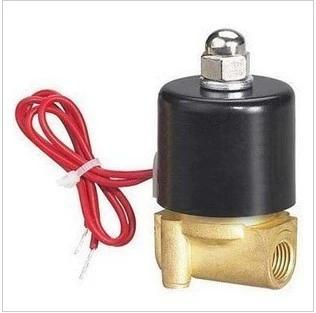

Клапаны электромагнитные муфтовые

Данный тип характеризуется резьбовым соединением, что обеспечивает простоту монтажа и демонтажа. Муфтовые клапаны широко применяются в системах с небольшими диаметрами трубопроводов, где важна компактность и удобство обслуживания.

Классификация по принципу действия

• Нормально закрытые (NC) – в обесточенном состоянии клапан закрыт
• Нормально открытые (NO) – в обесточенном состоянии клапан открыт
• Бистабильные (импульсные) – меняют состояние при кратковременной подаче напряжения

Технические характеристики и параметры выбора

При подборе электромагнитного клапана необходимо учитывать комплекс технических параметров, определяющих его работоспособность в конкретных условиях эксплуатации.

Критические параметры для правильного выбора

Области применения

Электромагнитные клапаны нашли применение в различных отраслях промышленности благодаря своей универсальности и надежности.

Основные сферы использования

• Водоподготовка и очистные сооружения – управление потоками воды и реагентов
• Отопление и вентиляция – регулирование теплоносителя в системах отопления
• Химическая промышленность – дозирование агрессивных сред
• Пищевая промышленность – управление потоками пищевых продуктов
• Пневматические системы – управление сжатым воздухом
• Котельные установки – регулирование подачи топлива и воды

Преимущества электромагнитных клапанов

Использование соленоидных клапанов в промышленных системах обеспечивает ряд значительных преимуществ по сравнению с другими типами запорной арматуры.

Ключевые преимущества

• Высокая скорость срабатывания – от долей секунды до нескольких секунд
• Дистанционное управление – возможность интеграции в системы АСУ ТП
• Компактные размеры – минимальные требования к монтажному пространству
• Низкое энергопотребление – экономия электроэнергии в процессе эксплуатации
• Долговечность – длительный срок службы при правильной эксплуатации
• Простота монтажа – легкая установка и подключение

Рекомендации по монтажу и обслуживанию

Правильная установка и регулярное обслуживание – залог длительной и надежной работы электромагнитных клапанов.

Основные правила монтажа

• Устанавливайте клапан в легко доступном для обслуживания месте
• Обеспечьте соответствие направления стрелки на корпусе направлению потока
• Используйте уплотнительные материалы, совместимые с рабочей средой
• Защитите катушку от попадания влаги и механических повреждений
• Обеспечьте вентиляцию вокруг катушки для отвода тепла

Обслуживание и диагностика

• Регулярно проверяйте герметичность соединений
• Контролируйте чистоту рабочей среды
• Периодически проверяйте сопротивление изоляции катушки
• Следите за отсутствием посторонних шумов при работе
• Своевременно заменяйте изношенные уплотнения

Стандарты и сертификация

Производимые электромагнитные клапаны соответствуют международным и российским стандартам качества, что гарантирует их надежность и безопасность эксплуатации.

Основные стандарты

• ГОСТ 26349-84 «Клапаны запорные»
• ГОСТ 9544-2015 «Арматура трубопроводная»
• ISO 5211 – стандарт на присоединительные размеры
• ISO 5752 – стандарт на фланцевые соединения
• ATEX – директивы для взрывоопасных сред

Мнение эксперта: В современных промышленных системах электромагнитные клапаны стали неотъемлемым элементом автоматизации. За 15 лет работы с промышленной арматурой я наблюдал, как правильно подобранные соленоидные клапаны позволяют увеличить надежность технологических процессов на 30-40%. Особенно важно учитывать не только основные параметры давления и диаметра, но и такие нюансы как частота переключений – для систем с более чем 100 циклами в час рекомендую выбирать клапаны с усиленной конструкцией сердечника и специальными уплотнениями. Статистика показывает, что 70% преждевременных отказов связаны с неправильным подбором материала уплотнений под конкретную рабочую среду.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
