Токарные державки

Токарные державки представляют собой важнейший компонент оснастки для металлорежущего оборудования. Эти устройства служат для точного позиционирования и надежного закрепления режущих пластин при выполнении токарных операций, обеспечивая стабильность процесса обработки и высокое качество готовых изделий.

Конструктивные особенности и назначение

Конструкция державки включает корпус, механизм крепления режущей пластины и элементы фиксации в резцедержателе станка. Качественные державки изготавливаются из прочных инструментальных сталей, подвергаемых термообработке для повышения износостойкости и долговечности.

Основные типы державок

По направлению обработки

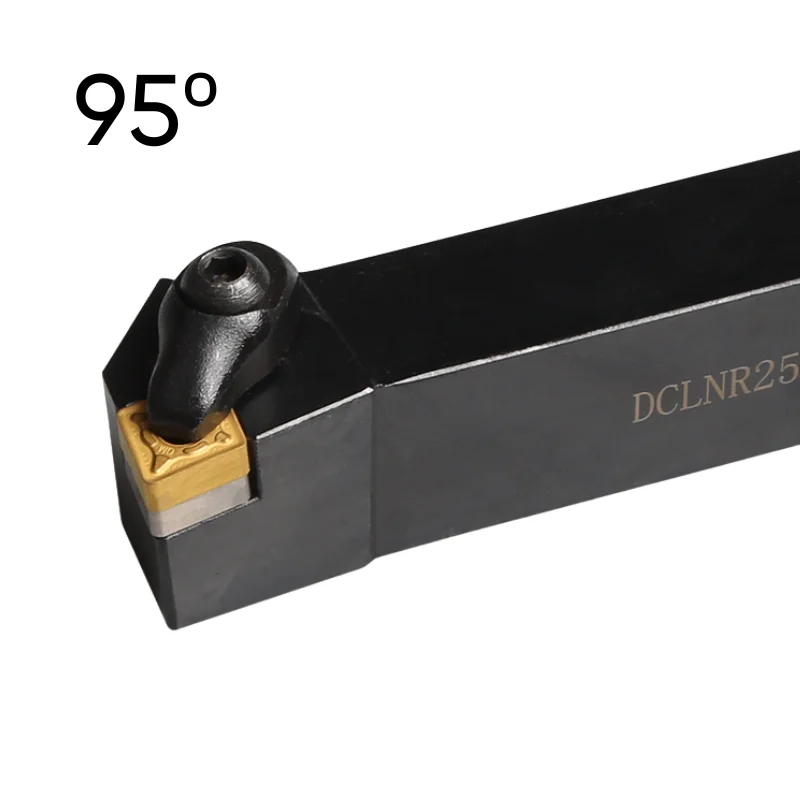

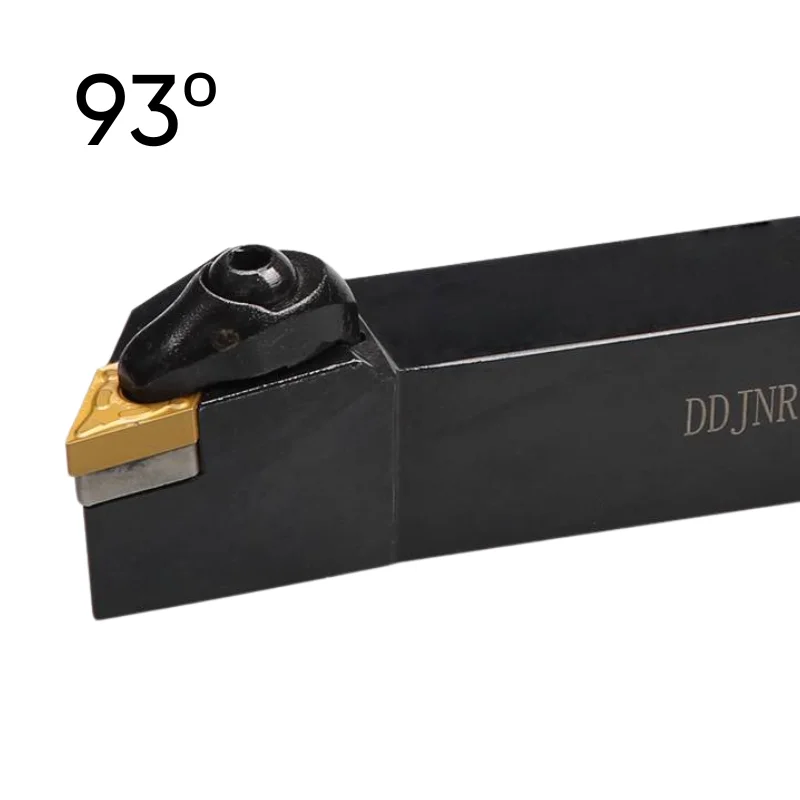

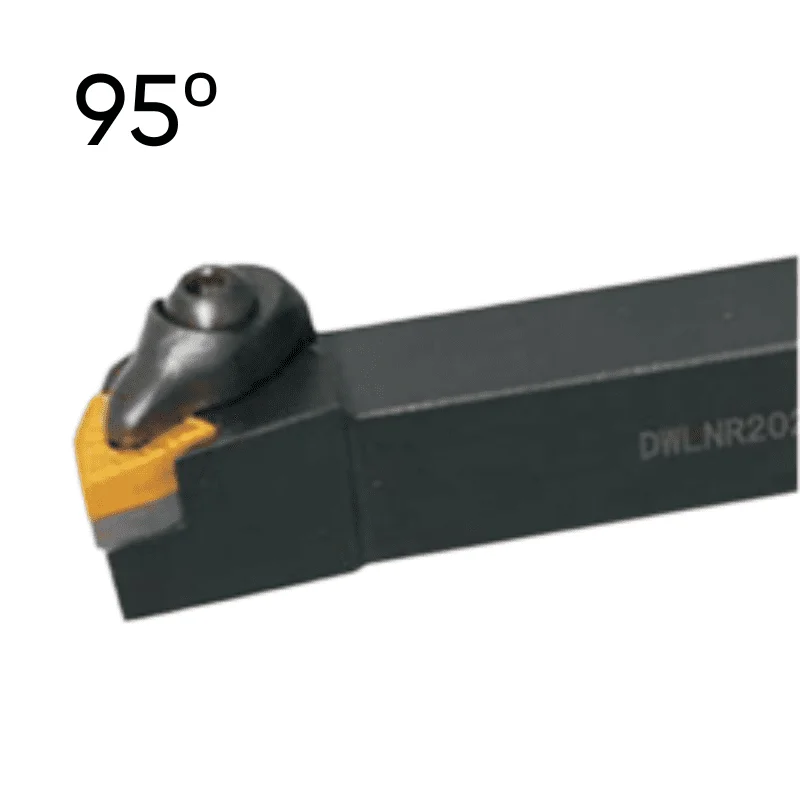

• Для наружного точения – применяются для обработки внешних поверхностей заготовок

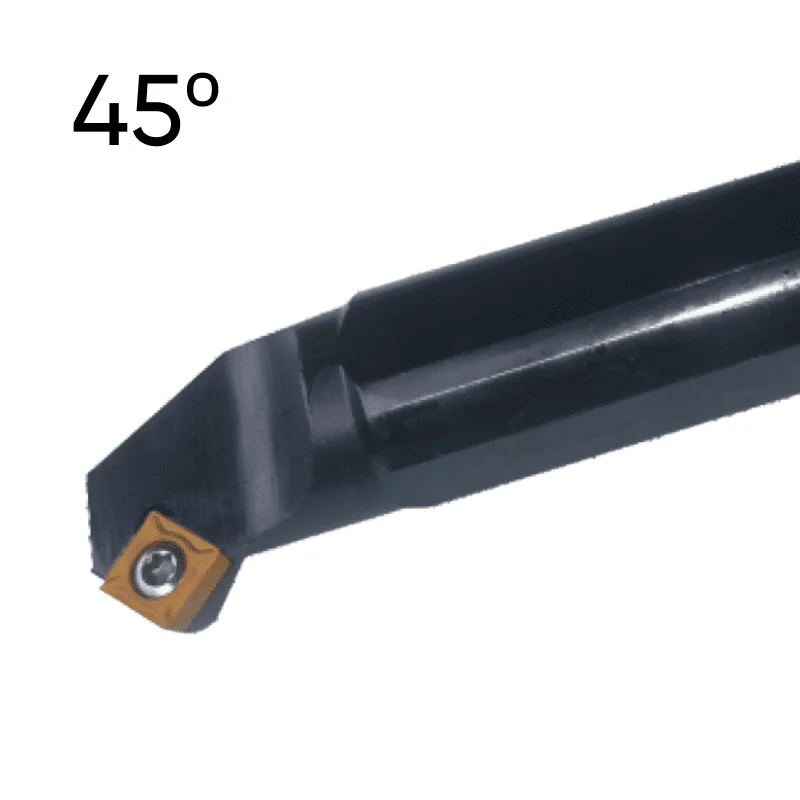

• Для внутреннего точения – предназначены для расточных операций
• Универсальные державки – позволяют выполнять различные виды обработки

По исполнению

• Правые державки – подача справа налево
• Левые державки – подача слева направо

По форме режущей пластины

• С ромбическими пластинами – угол 35°, 55°, 80°, 90°
• С треугольными пластинами – угол 60°
• С квадратными пластинами – угол 90°
• С круглыми пластинами – для чистовой обработки

Ключевые параметры выбора

Преимущества качественных державок

1. Высокая точность позиционирования – минимальное биение инструмента
2. Надежное крепление пластины – исключение смещения при обработке
3. Долговечность конструкции – устойчивость к вибрациям и ударным нагрузкам
4. Универсальность применения – совместимость со стандартными пластинами
5. Эргономичная замена пластин – быстрая смена инструмента без дополнительной настройки

Области применения

Токарные державки находят применение в различных отраслях промышленности:

Машиностроение и автомобилестроение

Используются при производстве валов, осей, фланцев и других цилиндрических деталей. Обеспечивают высокую производительность при серийном изготовлении комплектующих.

Авиационная и космическая промышленность

Применяются для обработки жаропрочных сплавов и титановых деталей. Требуют особой точности и надежности крепления инструмента.

Энергетическое машиностроение

Используются при изготовлении роторов, турбинных дисков и других крупногабаритных деталей энергетического оборудования.

Общее приборостроение

Применяются для точной обработки мелких и средних деталей приборов и механизмов.

Рекомендации по выбору

Подбор по типу обработки

Для черновой обработки выбирайте державки с большим сечением и надежным креплением. Для чистовой обработки важна точность позиционирования и минимальное биение.

Соответствие станку

Учитывайте размер резцедержателя вашего токарного станка. Неправильно подобранное сечение державки может привести к нестабильности обработки.

Совместимость с пластинами

Обращайте внимание на стандарт крепления режущих пластин. Наиболее распространены системы крепления по стандартам ISO.

Материал обработки

Для разных материалов требуются различные геометрии режущих кромок. Учитывайте это при выборе типа державки и угла установки пластины.

Эксплуатация и обслуживание

Правильная эксплуатация державок значительно продлевает их срок службы. Регулярно очищайте посадочные поверхности от стружки и загрязнений. Проверяйте состояние резьбовых соединений и при необходимости подтягивайте крепежные элементы.

При замене режущих пластин очищайте опорные поверхности от остатков стружки и СОЖ. Используйте только исправный инструмент для затяжки крепежных винтов с соблюдением рекомендуемого момента затяжки.

Признаки износа державки

• Появление люфта в креплении пластины
• Задиры на посадочных поверхностях
• Ухудшение качества обрабатываемой поверхности
• Повышенный шум и вибрации при работе

Своевременная замена изношенных державок позволяет поддерживать высокое качество обработки и предотвращает брак продукции.

Сравнение популярных моделей

Правильно подобранные токарные державки – залог эффективной и точной обработки металлов. Они обеспечивают стабильность технологического процесса и позволяют достигать высокого качества обрабатываемых поверхностей. При выборе учитывайте не только стоимость, но и соответствие техническим требованиям вашего производства.
