Делительные головки

Специализированные устройства, которые устанавливаются на фрезерные станки для выполнения операций, требующих точного углового перемещения заготовки. Позволяют обрабатывать детали с равномерным расположением элементов по окружности, что особенно важно при производстве инструментов, оснастки и ответственных узлов промышленного оборудования.

Конструктивные особенности и принцип работы

Основой конструкции является червячная передача с определенным передаточным отношением, чаще всего 1:40. Это означает, что для полного оборота обрабатываемой детали требуется 40 оборотов рукоятки. Такая схема обеспечивает высокую точность позиционирования и плавность работы механизма.

Ключевые технические параметры

При выборе делительной головки необходимо учитывать несколько критически важных характеристик, которые определяют совместимость со станком и возможности обработки.

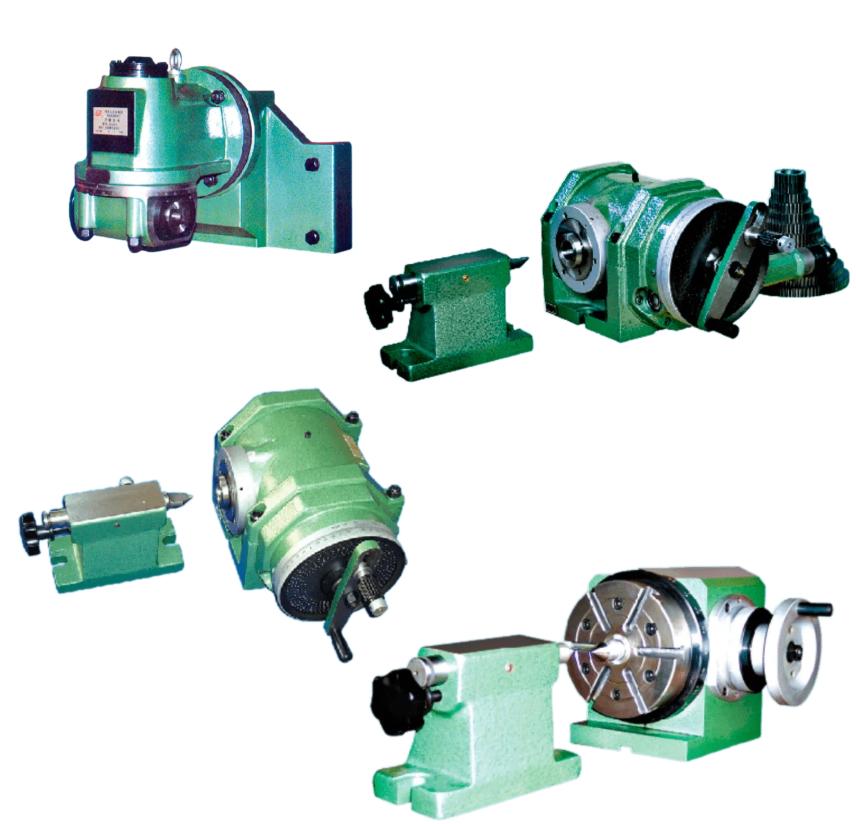

Типы делительных головок

В зависимости от конструктивного исполнения и функциональных возможностей, выделяют несколько основных видов оборудования.

Универсальные модели

Наиболее распространенный тип, который позволяет выполнять простое, дифференциальное и комбинированное деление. Оснащаются сменными зубчатыми колесами для расширения технологических возможностей. Идеально подходят для серийного производства и ремонтных мастерских.

Вертикально-горизонтальные головки

Конструкция с поворотным шпинделем, который может устанавливаться как в горизонтальное, так и в вертикальное положение. Обеспечивают повышенную универсальность при обработке сложных деталей без переустановки заготовки.

Оправные делительные головки

Компактные устройства для установки непосредственно в шпиндель станка. Отличаются простотой конструкции и используются для выполнения простых операций деления.

Области применения

Делительные головки находят применение в различных отраслях промышленности, где требуется высокая точность углового позиционирования.

• Машиностроение - изготовление зубчатых колес, шлицевых валов, храповиков
• Инструментальное производство - фрезерование фасонных поверхностей на режущем инструменте
• Приборостроение - обработка прецизионных деталей с малыми допусками
• Ремонтные предприятия - восстановление изношенных деталей с равномерным расположением элементов

Критерии выбора оборудования

Правильный подбор делительной головки напрямую влияет на качество обработки и производительность труда.

Совместимость со станками

Убедитесь, что выбранная модель подходит для установки на ваш фрезерный станок. Проверьте:

• Способ крепления к столу станка
• Соответствие конуса шпинделя
• Возможность подключения к кинематической цепи станка (для дифференциального деления)

Технические характеристики

Обращайте внимание на следующие параметры:

1. Высота центров - определяет максимальный диаметр обрабатываемой детали
2. Передаточное отношение - стандартное значение 1:40 обеспечивает достаточную точность для большинства операций
3. Погрешность индексации - для ответственных работ выбирайте модели с минимальным значением
4. Масса и габариты - должны соответствовать возможностям вашего оборудования

Эксплуатация и обслуживание

Правильная эксплуатация делительных головок значительно продлевает их срок службы и сохраняет точность.

Регулярное обслуживание

Включает в себя:

• Систематическую очистку от стружки и загрязнений
• Своевременную замену смазки в механизмах
• Проверку зазоров в подшипниковых узлах
• Контроль состояния делительных дисков и храпового механизма

Калибровка и настройка

Периодическая проверка точности необходима для поддержания качества обработки. Рекомендуется:

• Проверять погрешность индексации не реже 1 раза в 6 месяцев
• Контролировать биение шпинделя после длительного простоя
• Проверять параллельность оси шпинделя плоскости стола станка

Производители и стандарты

На рынке представлено оборудование как отечественного, так и зарубежного производства. Российские производители традиционно выпускают надежные модели, соответствующие ГОСТам, в то время как импортные аналоги часто имеют расширенный функционал.

Основные стандарты, регламентирующие производство делительных головок:

• ГОСТ 8617-81 - Головки делительные универсальные. Основные параметры и размеры
• ГОСТ 16531-83 - Головки делительные. Технические условия
• ISO 240 - Международный стандарт на делительные головки

Мнение эксперта: В практике промышленного производства точность делительных головок имеет критическое значение. За 15 лет работы с фрезерным оборудованием я убедился, что даже незначительное превышение допустимой погрешности индексации в 30" может привести к браку всей партии деталей. Особое внимание стоит уделять подготовке основания - непараллельность установки всего 0,02 мм на 100 мм длины вызывает дополнительную погрешность в 1-2 угловые минуты. Для ответственных работ рекомендую выбирать модели с запасом по точности и обязательно проводить поверку после 500-600 часов наработки.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
